การใช้งานอย่างกว้างขวางปั๊มตู้ปรับอากาศ ปั๊มดับไฟ ปั๊มน้ําดูดปลาย
ภาพรวมสินค้า

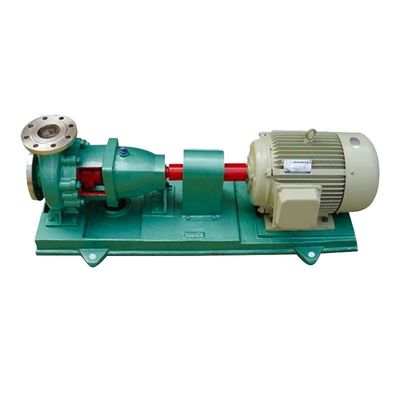

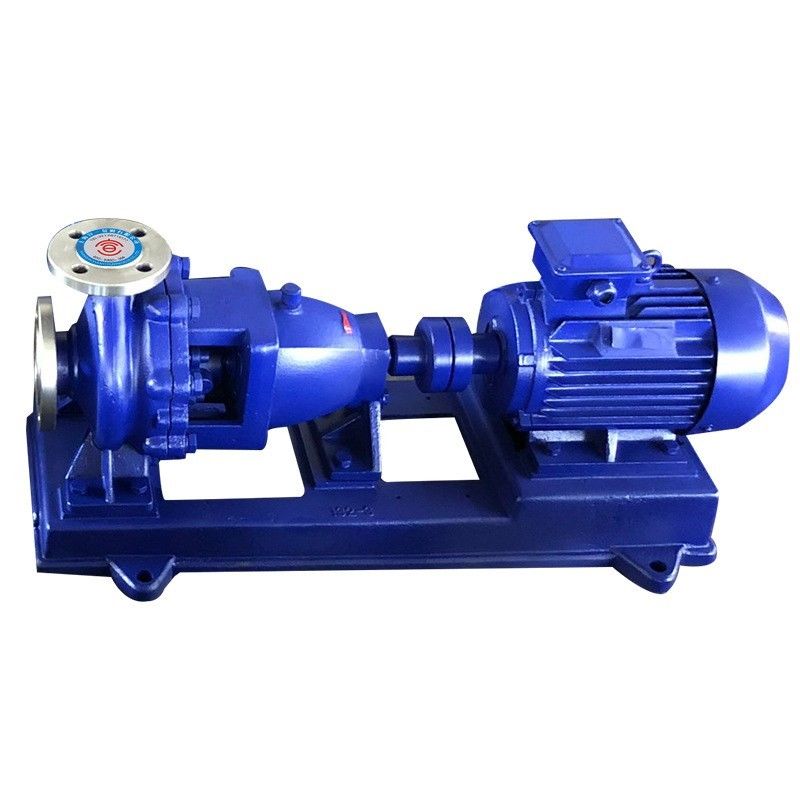

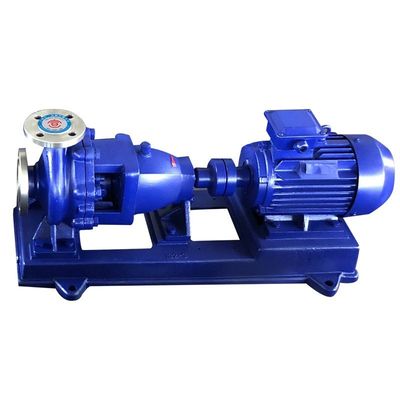

ปั๊มหลุดศูนย์กลางดูดปลายเคมี IH คือปั๊มหลุดศูนย์กลางระยะเดียว, การดูดเดียวและ cantileveredผลิตตามมาตรฐานสากลรวมกับการออกแบบกระบวนการที่ไม่ใช่โลหะ. IH เป็นการผลิตที่ประหยัดพลังงานแทนที่ปั๊มทนทานการกัดกร่อน F. ปั๊มหลุดศูนย์กลางเคมี IH เหมาะสําหรับการขนส่งของเหลวโดยไม่มีอนุภาคแข็งธ อร์และ viscosity เหมือนน้ํา. อุณหภูมิกลางระหว่าง -20 องศาเซลเซียสและ 105 องศาเซลเซียสและเมื่อส่งอุณหภูมิกลางสูง, ควรมีการวัดการเย็น. ปั๊ม IH ถูกใช้อย่างแพร่หลายในเคมี,น้ํามัน, พลังงานไฟฟ้า, โลหะ, กระดาษ, ยา, อุตสาหกรรมอาหาร เป็นต้นความแข็งแรงทางกลสูงการทํางานที่มั่นคง โครงสร้างที่ทันสมัยและมีเหตุผล การประกอบการปักที่เข้มงวดและน่าเชื่อถือ การถอนและซ่อมบํารุงที่สะดวกสบาย อายุการใช้งานยาวนาน เป็นต้น
IH หมุนเวียนห่างศูนย์กลางทางเคมีมี 33 รุ่นพื้นฐาน, และประมาณ 22 รุ่นคือความเร็วคู่ ((2900r / นาที 1450r / นาที) หลังจากการตัดและการปรับปรุงความกว้างของหมุนเวียนของรุ่น A / Bผลิตทั้งหมด 112 รายการ.
ระยะความสามารถ
ปริมาณการไหล:6.3--400m3/h
หัว:5-125m
ความเร็ว:2900 r/min 1450 r/min
พลังงาน0.55 - 90KW
กว้างทางเข้า: 50-200 มม.
ความดันทํางานสูงสุด:1.6MPa
แบบแสดงออก
IH 50 - 32 - 160 A IH คือปั๊มหลุดศูนย์กลางเคมีระยะเดียวระดับสากล; 50 ตัวแทนกว้างของช่องเข้าปั๊ม; 32 ตัวแทนกว้างของช่องออกปั๊ม160 ตัวยืนสําหรับวงกว้างนามิเนมัลของหมุน (mm));A ตัวแทนของกระแสวงกลมออกหลังจากการตัดครั้งแรก
ลักษณะการออกแบบ
ประกอบของปั๊ม
ปั๊มหลุดศูนย์กลางสารเคมี IH ซีรี่ย์เป็นผลิตภัณฑ์การออกแบบร่วมกันโดยอุตสาหกรรมปั๊มทั่วประเทศตามมาตรฐานสากล ISO ส่วนหลักคือกระเป๋าปั๊ม, อุปกรณ์หมุน, แหวนประทับ, ลูกหมุน,กล่องปั๊มอะไหล่ประปา หนุนกลาง หมุนอะไหล่แขวน และอื่นๆ
โครงสร้างปั๊ม

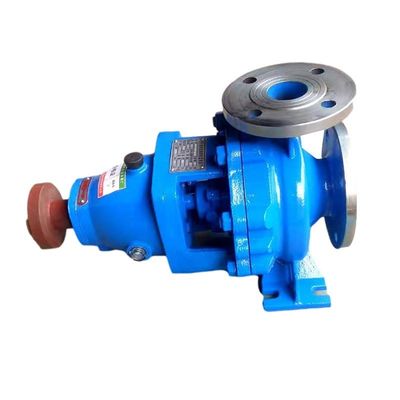

กล่องปั๊มถูกติดตั้งบนรองรับกลางโดยเย็บและ clamped โดยการเชื่อมต่อของกระเป๋าปั๊มและเย็บในรองรับกลางระบบการปล่อยไฟฟ้าแบบรัศมี และรองรับด้วยชนิดเท้า, และสามารถติดตั้งอยู่บนฐานโดยตรง ส่วนแขวนสามารถติดตั้งอยู่ในตัวรองกลางโดยการเย็บและสนับสนุนบนฐานโดยการแขวนการเชื่อมต่อขยายถูกออกแบบเพื่อการถอนสะดวกเมื่อปั๊มต้องการตรวจสอบและซ่อมแซม เพียงส่วนส่วนกลางของการเชื่อมต่อของการต่อขยายที่จําเป็นต้องถอนออก, หมายถึงตัดส่วนหมุนเพื่อตรวจสอบและซ่อมแซมท่อเชื่อมของทางเข้าและทางออกกล่องปั๊มและมอเตอร์ไม่จําเป็นต้องถอนออก นั่นคือรูปแบบโครงสร้างทั่วไปในโลก
ทิศทางหมุนของปั๊ม
ปั๊มถูกขับโดยตรงโดยมอเตอร์จากการเชื่อมต่อขยาย มุมมองจากมอเตอร์ มันทําการหมุนตามทิศทางนาฬิกา
ประเภทประปาแกนของปั๊ม
การปรับประทับของ shaft ใช้การปรับประทับหรือปรับประทับทางกล ซึ่งสามารถเลือกได้ตามความต้องการของลูกค้าอนุญาตให้ใช้ขนาดช่องปิดตาม ISO3069 ตามที่ต้องการ และชนิดปิดแกนอื่น ๆ.
ปริมประทับ: มีกล่องบรรจุในฝาปั๊ม; ใช้ปริมประทับอ่อน; น้ําที่มีแรงกดดันบางอย่างสามารถนําไปสู่กล่องบรรจุเพื่อประทับ, เย็น, ลูบริเคชั่นและทําความสะอาด
ปริมประทับกล: ปริมประทับกลใบเดียวและปริมประทับกลใบสอง; น้ําที่มีแรงกดดันบางอย่างสามารถนําไปสู่ช่องปริมประทับสําหรับการล้างล้าง, กวาดใบหน้าและเย็นเช่นกัน
รายละเอียด
| รุ่น | n=2900r/min | n=1450r/min | ||||
| Q ((m3/h) | H (m) | (KW) | Q ((m3/h) | (m) | (KW) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
