QSP ปั๊มระบายน้ําประปาแบบดําน้ํา: พร้อมกับสายไฟกันน้ําและป้องกันทราย
คําแนะนํา
ปั๊มดําน้ําแบบ QSP (ปั๊มดําน้ํา QS) ประกอบด้วยสองส่วน คือ ปั๊มและมอเตอร์
ปั๊มน้ําประกอบด้วยหมุน, ปลานํา (เปลือกนํา), หน่วยเข้าน้ํา, ทางออกของน้ําและส่วนอื่น ๆ.เครื่องยนต์ดําน้ํา ใช้โครงสร้างที่เต็มไปด้วยน้ํา. สเตอเตอร์ลมและแกนเหล็กถูกดําน้ําโดยตรง, ส่วนใหญ่ใช้สําหรับเครื่องยนต์เย็นและลื่นสไลด์หลอดการล่อ stator ของมอเตอร์ใช้สายไฟฟ้าแม่เหล็กกันน้ํา, ที่มีผลงานการต่อต้านน้ําที่ดี. รอเตอร์มีโครงสร้างกรงกระรอก. ปลายบนของมอเตอร์มีช่องฉีดน้ําและช่องไอและปลายล่างมีช่องปล่อยน้ํา.ส่วนล่างของมอเตอร์มีอุปกรณ์ที่มีการกระตุ้นที่รองรับแรงแกนของปั๊มและน้ําหนักตายของหมุนปลายขยายตัวของหมุนหมุนมีเครื่องโยนทรายยางและกรอบเลื่อนปุ่มน้ํามันเพื่อสร้างกลไกป้องกันทราย, ซึ่งสามารถป้องกันสารฝุ่นได้อย่างมีประสิทธิภาพจากการเข้าสู่มอเตอร์
มอเตอร์สามเฟสแบ่งออกเป็นหมุนและหมุนสไลด์.หมุนสไลด์ใช้กล่องกราฟิตคุณภาพสูงและแผ่นแรงผลักจากสแตนเลสที่ทนแรงรัเดียลและแรงแกนของปั๊มไฟฟ้าเมื่อมันทํางาน, ด้วยผลงานที่มั่นคงและมีคุณภาพที่น่าเชื่อถือ. แหวนปิดและหมวกควบคุมทรายประกอบอุปกรณ์ปิดของมอเตอร์.
ข้อดีหลัก ๆ คือ: การทํางานที่น่าเชื่อถือ, ทนทาน, ใช้งานง่าย, พลังงานสูง, ความผิดพลาดน้อย, ค่ารักษาที่ต่ํา. ตราบใดที่มอเตอร์เต็มไปด้วยน้ํา, มันสามารถทํางานปกติ.
การใช้งาน
เนื่องจากโครงสร้างพิเศษและมลพิษที่น้อยลงสําหรับแหล่งน้ํา ปั๊มไฟฟ้าชุดนี้เป็นชนิดของเครื่องมือยกน้ําที่ทํางานในน้ําด้วยเครื่องเดียวและปั๊มสามารถใช้ได้อย่างแพร่หลายในการระบายน้ําและชลประทานที่ดินนา, การชลประทานด้วยเครื่องฉีดน้ํา, การยกน้ําจากบ่อน้ํา, การรับน้ําในครัวเรือน, ระบบการจัดหาน้ําและระบบระบายน้ําของอาคารอุตสาหกรรมและอาคารพลเรือน, การเปลี่ยนทางน้ําในพื้นที่หินและการระบายน้ําในพื้นที่ต่ํา
3สภาพการใช้งานของปั๊มดําน้ํา QSP
ปั๊มไฟฟ้าต้องสามารถทํางานได้อย่างต่อเนื่องในสภาพต่อไปนี้:
1- อุณหภูมิกลางไม่ควรเกิน + 25 °C
2ค่า pH ของสื่อคือระหว่าง 6.5 และ 85;
3. ความสัมพันธ์ของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริมาณของปริ
4ความถี่ของพลังงานคือ 50 Hz, ความแรงดันคือ 380 V, และช่วงความแรงดันหมุนเวียนคือ 0.9-1.1 ครั้งของค่ามูลค่า;
5ความลึกในการดําน้ําไม่ต่ํากว่า 0.5 เมตร
การติดตั้งและคําแนะนํา
ภาพ

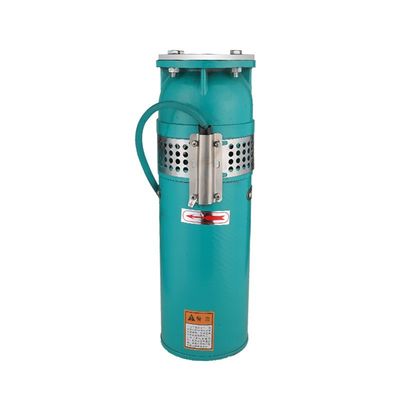

วัสดุบนเหล็กเหล็ก

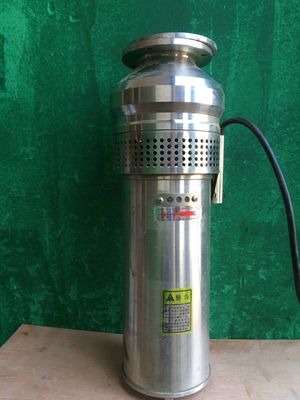

วัสดุบน SS 304
ปริมาตร
รุ่น |
การไหล M3/h |
หัว m |
พลัง กว |
ปัจจุบัน A |
ความสูงของปั๊ม mm |
กว้างด้านนอกของ Flange mm |
ระยะห่างศูนย์กลาง flange mm |
กว้างของช่องออก mm |
QSP15-10-0.75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
QSP10-10-0.55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
QSP10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
QSP15-7-0.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
คิวเอสพี 15-14-11 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
คิวเอสพี 40-6-11 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
คิวเอสพี 25-9-11 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
QSP25-12-1.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
คิวเอสพี 40-9-15 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
คิวเอสพี 15-25-22 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
คิวเอสพี 25-17-22 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
QSP40-12-22 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
คิวเอสพี 65-7-22 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP40-28-5.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
คิวเอสพี 65-20-55 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
คิวเอสพี 65-18-55 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP100-12-5.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
QSP50-26-5.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
คิวเอสพี 80-15-55 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
คิวเอสพี 120-10-55 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
คิวเอสพี 220-5-55 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
QSP20-54/3-55 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
คิวเอสพี 30-40/3-55 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
คิวเอสพี 100-15-75 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
QSP100-17-7.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
คิวเอสพี 250-8-75 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
