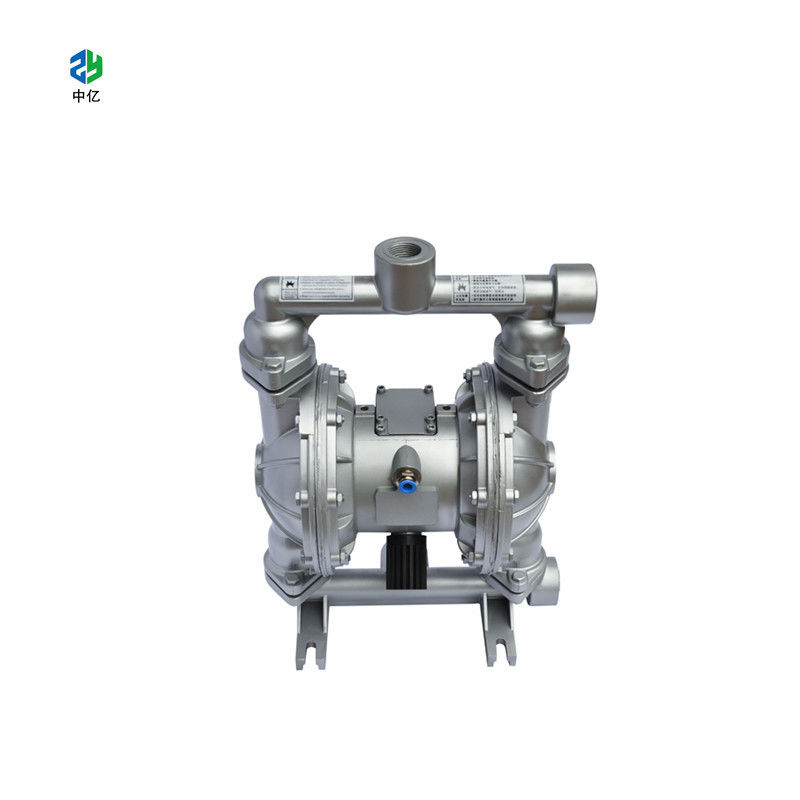

ปั๊มไดอะแฟรมนิวแมติก SS304
รายละเอียดสินค้าโดยละเอียด
1.ไม่มีน้ำชลประทานแรงดูดสูงถึง 5 ม
2.ไหลกว้างขวางและมีประสิทธิภาพดี
3.โครงสร้างเรียบง่าย ชิ้นส่วนสึกหรอน้อย
ภาพรวมผลิตภัณฑ์
QBY ปั๊มเคมีไดอะแฟรมนิวเมติกสูบทั้งการไหลของของเหลว แต่ยังถ่ายทอดการไหลของสื่อบางส่วนได้ง่ายด้วยปั๊ม self-priming, ปั๊มจุ่ม, ปั๊มโล่, ปั๊มโคลนและเครื่องจักรการขนส่งอื่น ๆ และสิ่งสกปรกข้อดีมากมาย
โดยไม่ต้องมีน้ำชลประทานแรงดูดสูงถึง 5 ม.มุ่งหน้าขึ้นไป 50 ม.แรงดันขาออก ≥ 5bar
ไหลกว้างขวางและประสิทธิภาพดีช่วยให้เส้นผ่าศูนย์กลางอนุภาคสูงสุด 10 มม.สูบน้ำสารละลาย, สิ่งสกปรกวันนิ้ว, การสึกหรอเล็กน้อยบนปั๊ม;
ส่วนหัว ไหลผ่านช่องวาล์วเพื่อให้ได้การปรับแบบไม่มีขั้นตอน (การปรับแรงดันระหว่าง 1-7 บาร์):
ปั๊มเคมีนิวแมติก QBY สแตนเลสที่ไม่มีชิ้นส่วนที่เคลื่อนไหว ไม่มีซีล ปั๊มไดอะแฟรมเช่นปั๊มสื่อที่มีชิ้นส่วนที่เคลื่อนไหว สื่อแยกออกจากชิ้นงานอย่างสมบูรณ์ สื่อส่งผ่านไม่รั่วไหลออกมาดังนั้นการสูบน้ำที่เป็นพิษหรือการเล่นสื่อที่มีฤทธิ์กัดกร่อนจะไม่ก่อให้เกิดมลภาวะต่อสิ่งแวดล้อมและอันตรายต่อความปลอดภัยส่วนบุคคล
ไม่ต้องมีไฟฟ้าในสถานที่ไวไฟและระเบิดได้ปลอดภัยและเชื่อถือได้
ปั๊มเคมีนิวแมติกสแตนเลส QBY สามารถแช่ในงานสื่อได้
ใช้งานง่าย เชื่อถือได้ เปิดหยุด เพียงเปิดและปิดวาล์วแก๊สแม้ว่าจะไม่ใช่กรณีอีกต่อไปแล้ว เนื่องจากอุบัติเหตุหรือการหยุดทำงานกะทันหัน ตัวสื่อจะไม่ส่งผลให้ปั๊มเสียหายเมื่อโอเวอร์โหลด ปั๊มจะปิดตัวลงจากพื้น ประสิทธิภาพการป้องกันตนเอง,เมื่อโหลดกลับมาเป็นปกติและสามารถเริ่มทำงานได้โดยอัตโนมัติ
โครงสร้างเรียบง่าย ชิ้นส่วนสึกหรอน้อย ปั๊มโครงสร้างเรียบง่าย การติดตั้ง บำรุงรักษา ปั๊มจะไม่สัมผัสกับวาล์วกลาง ก้านข้อต่อ และชิ้นส่วนที่เคลื่อนไหวอื่น ๆ ซึ่งแตกต่างจากปั๊มประเภทอื่นเนื่องจากโรเตอร์ ลูกสูบ เกียร์ ใบพัด ส่วนอื่น ๆ ของการสึกหรอด้านประสิทธิภาพลดลงทีละน้อย:
สามารถขนส่งของเหลวที่มีความหนืดมากขึ้นได้ (ความหนืด 10,000 cps หรือน้อยกว่า)
QBY ปั๊มเคมีไดอะแฟรมนิวแมติกไม่มีการหล่อลื่นด้วยน้ำมัน แม้ว่าจะไม่ได้ใช้งานก็ตามไม่มีผลกระทบต่อตัวปั๊มซึ่งเป็นคุณสมบัติที่สำคัญที่สุดของตัวปั๊ม
คุณสมบัติ
เช่นเดียวกับที่ขับเคลื่อนด้วยลม การไหลที่มีแรงดันต้าน (ความต้านทานทางออก) จะปรับตามการเปลี่ยนแปลงโดยอัตโนมัติ เหมาะสำหรับของเหลวที่มีความหนืดสูงจุดการทำงานของปั๊มน้ำถูกตั้งค่าเป็นฐานที่ดี ถ้าความหนืดของของเหลวสูงขึ้นเล็กน้อย คุณจะต้องทำตัวลดหรือตัวแปลงความถี่ให้สมบูรณ์ ต้นทุนจะดีขึ้นอย่างมาก และปั๊มเกียร์ก็เท่าเดิม
ในสภาพแวดล้อมที่เกิดการระเบิดได้ด้วยปั๊มลมที่เชื่อถือได้และต้นทุนต่ำ เช่น เชื้อเพลิง ดินปืน วัตถุระเบิด การขนส่ง เนื่องจาก: ประการแรก การต่อสายดินไม่ก่อให้เกิดประกายไฟประการที่สอง งานไม่มีความร้อน เครื่องจะไม่ร้อนมากเกินไป;ประการที่สาม ของเหลวไม่ร้อนมากเกินไปเนื่องจากไดอะแฟรมของของเหลวมีความปั่นป่วนน้อยที่สุด
พารามิเตอร์เฉพาะ
| แบบอย่าง | แรงดูด(ม.) | การไหล(ลบ.ม./ชม.) | หัวบน(ม.) | สูงสุดที่อนุญาตผ่านเส้นผ่านศูนย์กลางของอนุภาค (มม.) | แรงดันจ่ายก๊าซที่ใหญ่ที่สุด (บาร์) | |
| QBY-10 | 5 | 0.8 | 50 | 1 | 7 | |
| QBY-15 | 5 | 1 | 50 | 1 | 7 | |
| QBY-25 | 7 | 2.4 | 50 | 2.5 | 7 | |
| คิวบี-40 | 7 | 8 | 50 | 4.5 | 7 | |
| คิวบี-50 | 7 | 12 | 50 | 8 | 7 | |
| คิวบี-65 | 7 | 16 | 50 | 8 | 7 | |
| คิวบี-80 | 7 | 24 | 50 | 10 | 7 | |
| คิวบี-100 | 7 | 30 | 50 | 10 | ||

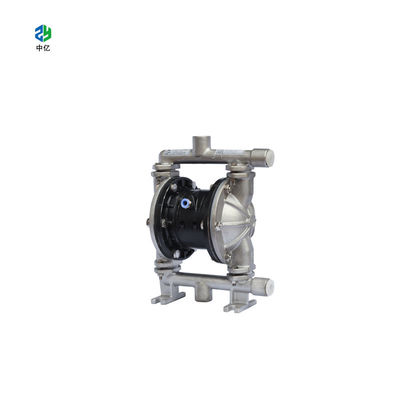

ภาพถ่าย
