| ชื่อแบรนด์: | ZY |
| เลขรุ่น: | ไอเอช |
| MOQ: | 2 ชิ้น |
| ราคา: | 200USD/pcs |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชิ้น/สัปดาห์ |
ภาพรวมผลิตภัณฑ์

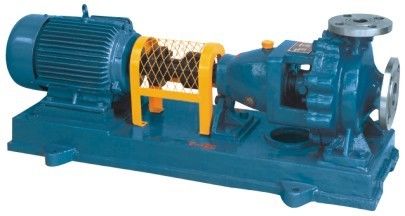

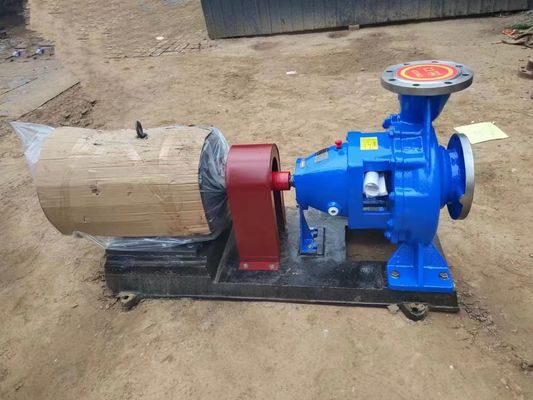

ปั๊มแรงเหวี่ยงหนีศูนย์กลางเคมีรุ่น IH เป็นปั๊มแบบใบพัดเดี่ยว ใบพัดเดี่ยว และแบบแขวน ผลิตตามมาตรฐานสากล ผสมผสานกับการออกแบบกระบวนการที่ไม่ใช่โลหะ IH เป็นผลิตภัณฑ์ที่ประหยัดพลังงานแทนปั๊มทนการกัดกร่อนรุ่น F ปั๊มแรงเหวี่ยงหนีศูนย์กลางเคมีรุ่น IH เหมาะสำหรับการขนส่งของเหลวที่ไม่มีอนุภาคของแข็ง มีฤทธิ์กัดกร่อน และมีความหนืดใกล้เคียงกับน้ำ อุณหภูมิของตัวกลางอยู่ระหว่าง -20 องศาเซลเซียส ถึง 105 องศาเซลเซียส และเมื่อขนส่งตัวกลางที่มีอุณหภูมิสูง ควรมีมาตรการระบายความร้อน ปั๊มรุ่น IH ถูกนำมาใช้อย่างแพร่หลายในอุตสาหกรรมเคมี ปิโตรเลียม พลังงานไฟฟ้า โลหะวิทยา กระดาษ อาหาร ฯลฯ ด้วยข้อดีมากมาย เช่น ทนทานต่อการกัดกร่อน ทนทานต่อการสึกหรอ ทนทานต่ออุณหภูมิสูง มีความแข็งแรงเชิงกลสูง การทำงานที่เสถียร โครงสร้างที่ทันสมัยและสมเหตุสมผล ประสิทธิภาพการซีลที่เข้มงวดและเชื่อถือได้ การถอดประกอบและซ่อมแซมที่สะดวก อายุการใช้งานยาวนาน ฯลฯ
ปั๊มแรงเหวี่ยงหนีศูนย์กลางเคมีรุ่น IH มี 33 รุ่นพื้นฐาน และประมาณ 22 รุ่นเป็นแบบความเร็วคู่ (2900 รอบ/นาที 1450 รอบ/นาที) หลังจากตัดและปรับขนาดเส้นผ่านศูนย์กลางใบพัดของรุ่น A/B แล้ว จำนวนการผลิตทั้งหมดถึง 112 สเปค
ช่วงประสิทธิภาพ
| รุ่น | หมายเลข | กำลังมอเตอร์คงที่ n=2900 รอบ/นาที | ||||
| กำลังมอเตอร์คงที่ n=1450 รอบ/นาที | อัตราการไหล Q(m3/h) | เฮด (m) | กำลังมอเตอร์ (KW) | อัตราการไหล Q(m3/h) | เฮด (m) | |
| กำลังมอเตอร์ (KW) | 3 | 400 | 5 | 1.5 | 50 | 5 |
| 0.55 | / | 20 | 15 | 5 | ||
| 0.55 | / | 20 | 100 | 12.5 | ||
| 1.1 | IH125-100-250 | 20 | 400 | 8 | ||
| 2.2 | 100 | 400 | 20 | 3 | 50 | 5 |
| 0.55 | / | 12.5 | 15 | 5 | ||
| 0.55 | / | 12.5 | 100 | 5 | ||
| 1.5 | IH125-100-250 | 32 | 400 | 8 | ||
| 2.2 | 5.5 | 400 | 20 | 100 | 50 | 5 |
| 0.55 | / | 20 | 15 | 5 | ||
| 0.75 | / | 20 | 100 | 5 | ||
| 1.5 | IH125-100-250 | 20 | 400 | 20 | ||
| 3 | IH125-100-315 | 32 | / | 20 | ||
| 5.5 | / | 400 | 20 | 5.5 | 50 | 5 |
| 0.75 | / | 20 | 15 | 5 | ||
| 1.5 | / | 32 | 100 | 8 | ||
| 2.2 | IH125-100-250 | 32 | 400 | 12.5 | ||
| 4 | IH125-100-315 | 50 | / | 12.5 | ||
| 7.5 | 45 | 400 | 20 | / | 50 | 5 |
| 1.5 | / | 32 | 15 | 8 | ||
| 2.2 | / | 50 | 100 | 12.5 | ||
| 4 | IH125-100-250 | 20 | 400 | 20 | ||
| 5.5 | IH125-100-315 | 125 | / | 20 | ||
| 11 | / | / | 50 | 45 | 100 | 12.5 |
| 7.5 | IH125-100-250 | 125 | 400 | 20 | ||
| 11 | IH125-100-315 | 125 | / | 20 | ||
| 18.5 | / | / | / | / | 32 | |
| 30 | / | / | / | / | 400 | 20 |
| 18.5 | / | / | / | / | 32 | |
| 30 | / | / | / | / | 50 | |
| 45 | / | / | / | / | 400 | 20 |
| 37 | / | / | / | / | 32 | |
| 55 | / | / | / | / | 50 |
90
ปริมาณการไหล: 6.3--400 ลบ.ม./ชม.
เฮด: 5--125 เมตร
รอบต่อนาที: 2900 รอบ/นาที 1450 รอบ/นาที
กำลัง: 0.55--90 กิโลวัตต์
เส้นผ่านศูนย์กลางทางเข้า: 50--200 มม.
แรงดันใช้งานสูงสุด: 1.6 MPa
รูปแบบการแสดงรุ่น
IH 50 - 32 - 160 A IH คือปั๊มแรงเหวี่ยงหนีศูนย์กลางเคมีแบบใบพัดเดี่ยว ใบพัดเดี่ยวตามมาตรฐานสากล; 50 หมายถึงเส้นผ่านศูนย์กลางทางเข้าปั๊ม; 32 หมายถึงเส้นผ่านศูนย์กลางทางออกปั๊ม; 160 หมายถึงเส้นผ่านศูนย์กลางใบพัดที่กำหนด (มม.); A หมายถึงเส้นผ่านศูนย์กลางภายนอกใบพัดหลังจากการตัดครั้งแรก
ลักษณะการออกแบบ
ส่วนประกอบของปั๊ม
ปั๊มแรงเหวี่ยงหนีศูนย์กลางเคมีซีรีส์ IH เป็นผลิตภัณฑ์ที่ออกแบบร่วมกันโดยอุตสาหกรรมปั๊มทั่วประเทศตามมาตรฐานสากล ISO ส่วนประกอบหลักคือเสื้อปั๊ม ใบพัด แหวนซีล น็อตใบพัด ฝาครอบปั๊ม ชิ้นส่วนซีล รองรับตรงกลาง เพลา ชิ้นส่วนแขวน และอื่นๆ
โครงสร้างปั๊ม
ฝาครอบปั๊มยึดติดกับตัวรองรับตรงกลางด้วยรอยต่อ และถูกหนีบด้วยการเชื่อมต่อระหว่างเสื้อปั๊มและรอยต่อในตัวรองรับตรงกลาง เสื้อปั๊มเป็นแบบดูดตามแนวแกน คายประจุตามแนวรัศมี และรองรับด้วยฐานแบบเท้า สามารถยึดติดกับฐานได้โดยตรง ชิ้นส่วนแขวนสามารถยึดติดกับตัวรองรับตรงกลางด้วยรอยต่อ และรองรับบนฐานด้วยขายึด ชิ้นส่วนต่อขยายได้รับการออกแบบมาเพื่อความสะดวกในการถอดประกอบ เมื่อปั๊มต้องการการตรวจสอบและซ่อมแซม เฉพาะส่วนต่อตรงกลางของชิ้นส่วนต่อขยายเท่านั้นที่ต้องถอดประกอบ ซึ่งจะทำให้ส่วนโรเตอร์สามารถถอดออกเพื่อตรวจสอบและซ่อมแซมได้ ท่อเชื่อมต่อทางเข้าและทางออก เสื้อปั๊ม และมอเตอร์ไม่จำเป็นต้องถอดประกอบ นี่คือรูปแบบโครงสร้างสากลในโลก
ทิศทางการหมุนของปั๊ม
ปั๊มขับเคลื่อนโดยตรงด้วยมอเตอร์จากข้อต่อขยาย เมื่อมองจากมอเตอร์ จะหมุนตามเข็มนาฬิกา
ประเภทซีลเพลาของปั๊ม
ซีลเพลาใช้ซีลแบบบรรจุหรือซีลเชิงกล ซึ่งสามารถเลือกได้ตามความต้องการของลูกค้า ในขณะเดียวกัน ก็อนุญาตให้ใช้ขนาดช่องซีลตาม ISO3069 ตามที่ต้องการ และประเภทซีลเพลาอื่นๆ
ซีลแบบบรรจุ: มีกล่องอัดในฝาครอบปั๊ม ใช้ซีลแบบนุ่ม น้ำที่มีแรงดันคงที่สามารถส่งเข้าไปในกล่องอัดเพื่อการซีล การหล่อเย็น การหล่อลื่น และการทำความสะอาด
