| ชื่อแบรนด์: | RTK |
| เลขรุ่น: | ซา |
| MOQ: | 2 |
| ราคา: | 200USD |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชิ้น |

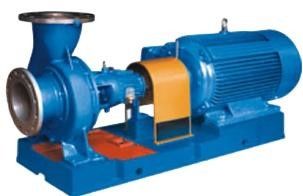

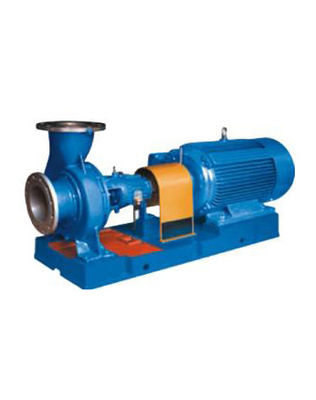

ZA ปั๊มหอยโข่งกระบวนการปิโตรเคมี
แนะนำผลิตภัณฑ์ปั๊มเคมีปิโตรเลียม
ดำเนินการมาตรฐานของผลิตภัณฑ์: API610(Ed.10)และ VDMA24297(งานหนัก)
ปั๊มเคมีมาตรฐานซีรีส์ ZA เป็นปั๊มหอยโข่งแนวนอน ขั้นเดียว และแบบดูดเดียว ซึ่งเป็นไปตามมาตรฐานเช่น DIN24256, ISO2858 และ GB5662-85 ซึ่งเป็นผลิตภัณฑ์พื้นฐานในบรรดาปั๊มเคมีมาตรฐาน
ใช้สำหรับการขนส่งสื่อที่มีอุณหภูมิต่ำหรืออุณหภูมิสูง เป็นกลางหรือมีฤทธิ์กัดกร่อน สะอาดหรือมีเมล็ดแข็ง หรือเป็นพิษ ไวไฟ หรือระเบิดได้โดยส่วนใหญ่จะนำไปใช้ในอุตสาหกรรมต่างๆ เช่น วิศวกรรมเคมี ปิโตรเคมี งานเหล็ก โรงไฟฟ้า การผลิตกระดาษ เยื่อกระดาษ ยา อาหาร และการกลั่นน้ำตาล
คุณสมบัติโครงสร้างปั๊มเคมีปิโตรเลียม
ตัวปั๊ม: ใช้โครงสร้างรองรับเท้า
ใบพัด: แบบปิด, กึ่งเปิด และแบบเปิดเต็ม;แรงตามแนวแกนของปั๊มส่วนใหญ่จะสมดุลโดยใบมีดด้านหลังหรือรูบาลานซ์ ในขณะที่แรงตามแนวแกนที่เหลือจะเกิดจากตลับลูกปืน
ฝาครอบปั๊ม: ทำงานร่วมกับต่อมซีลเพื่อสร้างช่องซีล และขนาดช่องมาตรฐานสามารถใช้ได้กับซีลประเภทต่างๆ
ซีลเพลา: ตามสภาพการทำงานที่แตกต่างกัน ประเภทซีลดังกล่าวสามารถใช้เป็นซีลบรรจุ ซีลกลหน้าด้านเดียว ซีลกลหน้าปลายคู่ และซีลกลแบบอนุกรม
ตลับลูกปืน: ใช้โหมดการหล่อลื่นน้ำมันแบบบางและระดับน้ำมันจะถูกควบคุมโดยถ้วยน้ำมันที่มีระดับคงที่ ซึ่งจะทำให้ตลับลูกปืนทำงานในสถานะการหล่อลื่นที่ดีอย่างเต็มที่
เพลา: ได้รับการปกป้องด้วยบุชชิ่งเพื่อป้องกันไม่ให้ตัวกลางสัมผัสกับเพลาโดยตรง เพื่อยืดอายุการใช้งานของเพลา
สภาพการทำงานของปั๊มเคมีปิโตรเลียม
อุณหภูมิปานกลาง: -40°C ----+500°C
อัตราการไหล Q=2~8000m3/h,หัว:3-240(m)
แรงดันใช้งาน: สูงถึง 50bar
ความเร็วในการหมุน n=1450~3600 รอบ/นาที,50Hz/60Hz
ทิศทางการหมุนของปั๊ม: ตามเข็มนาฬิกาเมื่อมองจากมอเตอร์ถึงปั๊ม
| เลขที่ | ชื่อ | วัสดุ | เลขที่ | ชื่อ | วัสดุ |
| 1 | ปลอก | SUS304 | 15 | ต่อมแบริ่งด้านหลัง | เอฟซี200 |
| 2 | แหวนปลอก | SUS304 | 16 | เพลา | ANSI420 |
| 3 | แหวนใบพัดหน้า | SUS304 | 17 | ที่กันฝุ่นด้านหลัง | เอฟซี200 |
| 4 | ใบพัด | SUS304 | 18 | รองรับเท้า | เอฟซี200 |
| 5 | แหวนใบพัดด้านหลัง | SUS304 | 19 | แหวนสเปเซอร์แบริ่ง | เอฟซี200 |
| 6 | แหวนฝากระโปรง | SUS304 | 20 | แบริ่งลูกกลิ้งเรียว | มาตรฐาน |
| 7 | ฝาสูบ | SUS304 | 21 | หน้าต่างระดับน้ำมัน | ไฟเบอร์ |
| 8 | บ้านแบริ่ง | เอฟซี200 | 22 | ที่กันฝุ่นหน้า | เอฟซี200 |
| 9 | ต่อมซีล | SUS304 | 23 | ท่อระบาย | SUS304 |
| 10 | ต่อมลูกปืนหน้า | เอฟซี200 | 24 | ซีลเพลา | MS,G/P |
| 11 | แบริ่งลูกกลิ้งทรงกระบอก | มาตรฐาน | 25 | ปลอกเพลา | SUS304 |
| 12 | แหวนรีเทนเนอร์ | SUS304 | 26 | ปลั๊กสกรู | SUS304 |
| 13 | ไก่ระบายลม | เอฟซี200 | 27 | ปะเก็นซีล | ไฟเบอร์ |
| 14 | ลูกปืนเชิงมุม | มาตรฐาน | 28 | น็อตใบพัด | SUS304 |
