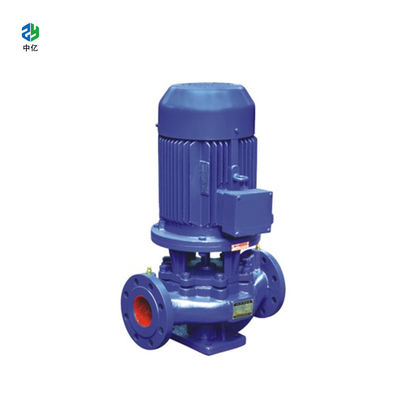

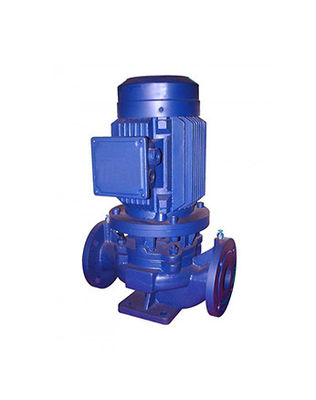

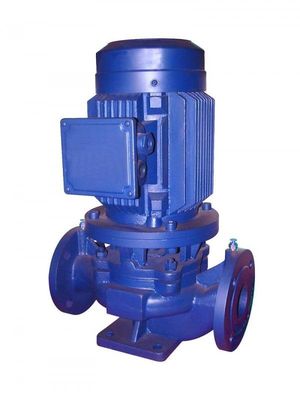

ชื่อ: ISG อุตสาหกรรม ปั๊มน้ําสูงแบบห่างศูนย์กลางตั้ง
ข้อมูลหลัก: ((2900RPM)
ความจุ (อัตราการไหลของน้ํา): 6.5 ~ 240m3/h
หัว: 16 ~ 125 เมตร
ข้อมูลหลัก: ((1450RPM)
ความจุ (อัตราการไหลของน้ํา): 3.25 ~ 400m3/h
หัว:4 ~ 125 m
ความเร็วสูงสุด:3500 rpm
ความร้อนในการทํางานสูงสุด: 80 °C
ความดันสูงสุด:1.6 Mpa
กลาง: น้ําสะอาด หรือเหลวคล้ายกับน้ําสะอาด โดยไม่มีของแข็ง
ไม่ ไม่ | รุ่น | พลัง (KW) |
การไหล (m3/h) |
หัว (m) |
ความเร็ว (r/min) |
1 | 25-125 | 0.75 | 4 | 20 | 2900 |
2 | 25-125A | 0.75 | 3.6 | 16 | 2900 |
3 | 25-160 | 1.5 | 4 | 32 | 2900 |
4 | 25-160A | 1.1 | 3.7 | 28 | 2900 |
5 | 32-125 | 0.75 | 4.5 | 20 | 2900 |
6 | 32-125A | 0.75 | 4 | 16 | 2900 |
7 | 32-160 | 1.5 | 4.5 | 32 | 2900 |
8 | 32-160A | 1.1 | 4 | 25 | 2900 |
9 | 32-200 | 3 | 4.5 | 50 | 2900 |
10 | 32-200A | 3 | 4 | 44 | 2900 |
11 | 40-100 | 0.75 | 6.3 | 12.5 | 2900 |
12 | 40-125 | 1.1 | 6.3 | 20 | 2900 |
13 | 40-125A | 0.75 | 5.6 | 16 | 2900 |
14 | 40-160 | 2.2 | 6.3 | 32 | 2900 |
15 | 40-160A | 1.5 | 5.9 | 28 | 2900 |
16 | 40-160B | 1.1 | 5.5 | 24 | 2900 |
17 | 40-200 | 4 | 6.3 | 50 | 2900 |
18 | 40-200A | 3 | 5.9 | 44 | 2900 |
19 | 40-200B | 2.2 | 5.5 | 38 | 2900 |
20 | 40-250 | 7.5 | 6.3 | 80 | 2900 |
21 | 40-250A | 5.5 | 5.9 | 70 | 2900 |
22 | 40-250B | 74 | 5.5 | 60 | 2900 |
23 | 40-100 ((I) | 1.1 | 12.5 | 12.5 | 2900 |
24 | 40-100 ((I) A | 0.75 | 11 | 10 | 2900 |
25 | 40-125 ((I) | 1.5 | 12.5 | 20 | 2900 |
26 | 40-125 ((I) A | 1.1 | 11 | 16 | 2900 |
27 | 40-160 ((I) | 3 | 12.5 | 32 | 2900 |
28 | 40-160 ((I) A | 2.2 | 11.7 | 28 | 2900 |
29 | 40-160 ((I) B | 1.5 | 10.5 | 22 | 2900 |
30 | 40-200 ((I) | 5.5 | 12.5 | 50 | 2900 |
31 | 40-200 ((I) A | 4 | 11.7 | 44 | 2900 |
32 | 40-200 ((I) B | 3 | 10.5 | 36 | 2900 |
33 | 40-250 ((I) | 11 | 12.5 | 80 | 2900 |
34 | 40-250 ((I) A | 7.5 | 11.7 | 70 | 2900 |
35 | 40-250 ((I) B | 7.5 | 10.8 | 60 | 2900 |
36 | 50-100 | 1.1 | 12.5 | 12.5 | 2900 |
37 | 50-100A | 0.75 | 11 | 10 | 2900 |
38 | 50-125 | 1.5 | 12.5 | 20 | 2900 |
การใช้งาน
1ระบบล้าง
2ทุกชุดของเครื่องจักรอาหารและผลิตภัณฑ์ยา
3ระบบคุ้มครองสิ่งแวดล้อม
4การบําบัดน้ําเสียสําหรับการทํากระดาษ, การทําโลหะ, การกระจายเหล็ก, การหลอม, การสี
5ระบบไฟฟ้าและเครื่องสี
6การบําบัดน้ําท่วมอุตสาหกรรมและเคมี

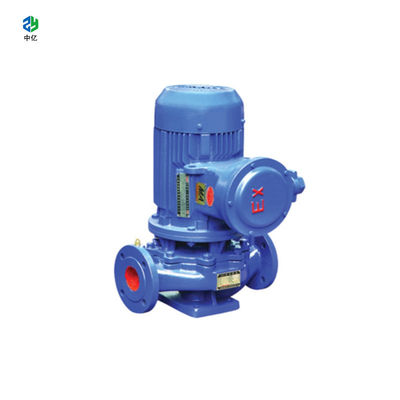

7- มอเตอร์กันระเบิดสําหรับน้ํามัน,แอลกอฮอล์และของเหลวที่ระเบิดอื่น ๆ
สรุป
ปั๊มประเภท IS เป็นชนิดของปั๊ม centrifugal หมุนสูบด้วยระยะเดียวและดูด
ใช้ในการสูบน้ําใส และของเหลวทางกายภาพหรือเคมีที่คล้ายกับน้ําใสต่ํากว่า 85oC และถูกนําไปใช้ในอุตสาหกรรมและยังเป็นการชลประทานเกษตรและสวนผลไม้.
ปั๊ม IS มีโครงสร้างที่เรียบง่าย, ผลงานที่น่าเชื่อถือ, ร่างเล็ก, น้ําหนักเบา, ประสิทธิภาพสูง, เสียงเสียงต่ํา, สั่นเล็กน้อย, NPSH น้อยและง่ายในการบํารุงรักษา
ปั๊มประเภท IS มี 29 ประเภทหลักและ 151 ขนาด แต่มีเพียง 4 อุโมงค์และ 4 กรอบการติดตั้งที่ใช้ในมัน ดังนั้นความสามารถในการแลกเปลี่ยนหรือชิ้นส่วนมากกว่า 91%
คําอธิบายประเภท:
IS50-32-125A
IS ปั๊มน้ําสะอาดระยะเดียว
50 กว้างช่องเข้า ((mm)
32 กว้างช่องออก ((มม)
125-นามนามของเครื่องหมุน ((มม)
A-A,B,C อ้างอิงถึงการปรับแต่งอันดับแรก,อันดับสอง,อันดับสามหลังจากหมุน
