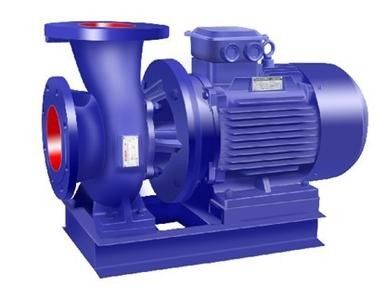

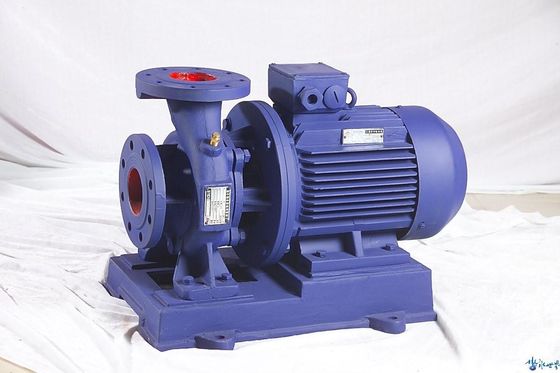

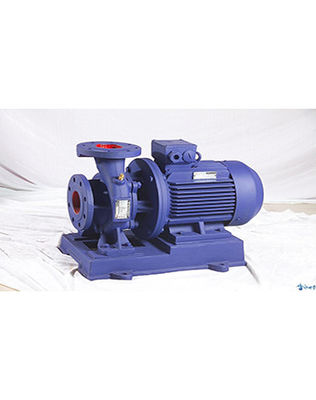

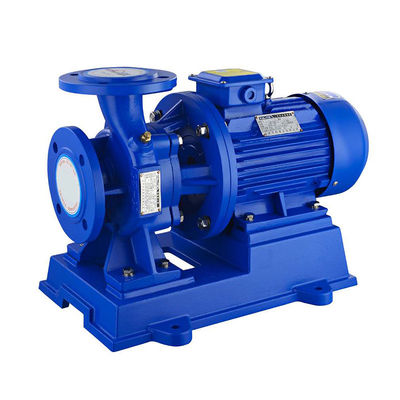

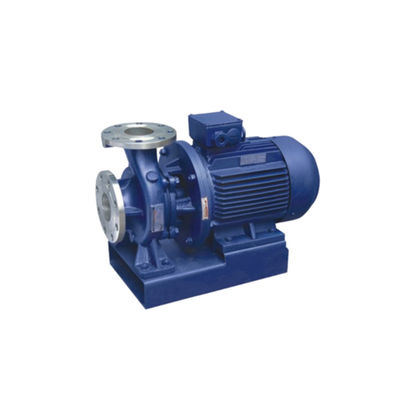

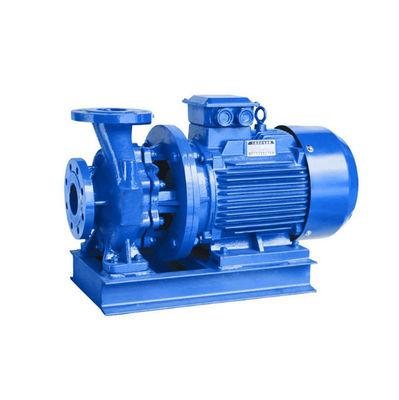

ISW ปั๊มดูดปลายแนวราบ ปั๊มมอเตอร์ปั๊มปั๊มปั๊มปู๊ปปู๊ปปู๊ปปู๊ปปู๊ปปู๊ปปู๊ปปู๊ปปุ๊ปปู๊ปปู๊ป
คําแนะนํา:
1ISW ปั๊มดูดปลายราบปั๊มปั๊มมอเตอร์ปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มป๊ม
2.การทํางานที่มั่นคง เสียงเสียงต่ํา ความเหมาะสมสูงของส่วนประกอบไม่มีการสั่นสะเทือนในการทํางานและสิ่งแวดล้อมดังนั้นได้รับการปรับปรุง.
3ไม่มีการรั่วไหล หม้อถูกปิดด้วยกลไกด้วยวัสดุสกัดคาร์ไบด์การขยายระยะเวลาและการให้บริการที่บริการสะอาดและเรียบร้อย.
4. ใช้อย่างแพร่หลายในอุตสาหกรรมและเมืองเครื่องกระตุ้นระดับวงกลมของน้ําเย็นและน้ําร้อนในห้องน้ําและในการแข่งขันของอุปกรณ์.
5ปั๊ม, ตามสภาพการทํางานของสถานที่ทํางาน, อาจตั้งตั้ง, ท่ามกลาง เป็นต้นและยังตามความต้องการสําหรับการไหลและการกระแทก,ที่ติดตั้งในแนวขนานและ/หรือในชุดเพื่อเพิ่มการไหลผ่านและการกระแทกที่จําเป็น.
6ระยะการไหลของ 1.1-2400m3/h และช่วงการกระแทก 8-160m และมีประเภทพื้นฐาน, ประเภท by-pass, A B C ประเภทการตัด เป็นต้น และสําหรับสื่อการไหลเวียนที่แตกต่างกันและอุณหภูมิ, IRG / IRGB / ISWR ปั๊มน้ําร้อนปั๊มเคมี IHG/IHGB/ISWH และปั๊มน้ํามัน YG/YGB/ISWB เป็นต้นผลิตภัณฑ์ชุดของชนิดเดียวกันและข้อมูลคุณสมบัติเดียวกัน
รายละเอียดสินค้า:
| หลักการทํางาน: | เครื่องหลุดศูนย์กลาง |
| การใช้งานหลัก: | น้ํา (น้ํามัน, สารเคมี, ติดต่อเรา) |
| คนขับ: | มอเตอร์ไฟฟ้า |
| สเปคพลังงาน: | 220V/240V380/415V 3Phase; 50hz/60hz |
| อุณหภูมิของเหลวที่อนุญาตสูงสุด: | 100°C (212°F) |
| ประเภทการเชื่อมต่อ: | แฟลนจ์ |
| กล่อง: | เหล็กเหล็กเหล็กเหล็กเหล็ก |
| อุปกรณ์ขับ: | เหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก |
| ประเภทประปาแกน: | เครื่องประปากล |
| ขนาดแรงขับขี่สูงสุด: | 250KW ((340HP) |
| ขนาดสูงสุด: | 500 มิลลิเมตร ((20 นิ้ว) |
| ความดันด้านการปล่อยสูงสุด: | 1.6MPa ((16bar) |
| หัวสูงสุด: | 160m ((524.8ft) |
| ระยะความเร็วการไหล: | 1.1-2400m3/h ((4.8-10560US.GPM) |
| ประเภทปั๊ม: | น้ํา ประเภทน้ําร้อน ประเภทน้ํามัน ประเภทสารเคมี |
ข้อมูลการทํางาน:
| รุ่น | ความจุ | หัว | พลัง | ความเร็ว | เอฟฟ | (NPSH) r | น้ําหนัก | |
| (m3/h) | (L/s) | (m) | (KW) | (r/min) | (%) | (m) | (kg) | |
| 15-80 | 1.1 | 0.3 | 8.5 | 0.18 | 2800 | 32.1 | 2.3 | 20 |
| 1.5 | 0.42 | 8 | ||||||
| 2 | 0.56 | 7 | ||||||
| 20-110 | 1.8 | 0.5 | 16 | 0.37 | 2800 | 32.4 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | ||||||
| 3.3 | 0.91 | 13.5 | ||||||
| 20-125 | 1.8 | 0.5 | 21 | 0.75 | 2800 | 28.1 | 2.3 | 35 |
| 2.5 | 0.69 | 20 | ||||||
| 3.3 | 0.91 | 18.6 | ||||||
| 20-160 | 1.8 | 0.5 | 33 | 1.5 | 2950 | 18.8 | 2.3 | 38 |
| 2.5 | 0.69 | 32 | ||||||
| 3.3 | 0.91 | 30 | ||||||
| 25-110 | 2.8 | 0.78 | 16 | 0.55 | 2950 | 41.2 | 2.3 | 31 |
| 4 | 1.11 | 15 | ||||||
| 5.2 | 1.44 | 13.5 | ||||||
| 25-125 | 2.8 | 0.78 | 20.5 | 0.75 | 2950 | 37.5 | 2.3 | 35 |
| 4 | 1.11 | 20 | ||||||
| 5.2 | 1.44 | 18 | ||||||
| 25-125A | 2.5 | 0.39 | 17 | 0.75 | 2950 | 36.6 | 2.3 | 35 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.5 | ||||||
| 25-160 | 2.8 | 0.78 | 33 | 1.5 | 2950 | 29.9 | 2.3 | 44 |
| 4 | 1.11 | 32 | ||||||
| 5.2 | 1.44 | 30 | ||||||
| 25-160A | 2.6 | 0.72 | 29 | 1.1 | 2950 | 29 | 2.3 | 40 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 32-100 | 3.5 | 0.97 | 14.5 | 0.55 | 2950 | 45.9 | 2.3 | 35 |
| 4.5 | 1.24 | 12.5 | ||||||
| 5.3 | 1.47 | 11 | ||||||
| 32-125 | 3.5 | 0.97 | 22 | 1.1 | 2950 | 42.2 | 2.3 | 38 |
| 5 | 1.39 | 20 | ||||||
| 6.5 | 1.8 | 18 | ||||||
| 32-125A | 3.1 | 0.86 | 20 | 0.75 | 2950 | 41.2 | 2.3 | 37 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 10 | ||||||
| 32-160 | 3.5 | 0.97 | 34 | 1.5 | 2950 | 32.8 | 2.3 | 49 |
| 4.5 | 1.25 | 32 | ||||||
| 6 | 1.67 | 26 | ||||||
| 32-160A | 3.5 | 0.97 | 26.5 | 1.1 | 2950 | 31.8 | 2.3 | 43 |
| 4.5 | 1.25 | 25 | ||||||
| 6 | 1.67 | 19 | ||||||
| 32-200 | 3.5 | 0.97 | 53 | 3 | 2950 | 23.8 | 2.3 | 68 |
| 4.5 | 1.25 | 50 | ||||||
| 5.5 | 1.53 | 45 | ||||||
| 32-200A | 3 | 1.08 | 43 | 2.2 | 2950 | 22.9 | 2.3 | 58 |
| 4 | 1.11 | 40 | ||||||
| 5 | 1.17 | 37 | ||||||
| ...... | ||||||||
| 400-300 | 820 | 228 | 23 | 90 | 1480 | 78.2 | 6 | 1450 |
| 1080 | 300 | 20 | ||||||
| 1300 | 361 | 16 | ||||||
| 400-315 | 820 | 228 | 36.5 | 132 | 1480 | 81.1 | 6 | 1740 |
| 1080 | 300 | 32 | ||||||
| 1300 | 361 | 27 | ||||||
| 400-450 | 1500 | 416.7 | 23 | 160 | 980 | 80.6 | 6.5 | 2420 |
| 2000 | 555.6 | 20 | ||||||
| 2400 | 666.7 | 15 | ||||||
| 400-450A | 1400 | 388.9 | 20 | 132 | 980 | 79.3 | 6.5 | 1940 |
| 1860 | 516.7 | 17 | ||||||
| 2250 | 625 | 14 | ||||||
| 400-500 | 1500 | 416.7 | 34 | 250 | 980 | 82.8 | 6.5 | 2980 |
| 2000 | 555.6 | 32 | ||||||
| 2400 | 666.7 | 27 | ||||||
| 400-500A | 1400 | 388.9 | 30 | 200 | 980 | 81.9 | 6.5 | 2840 |
| 1860 | 516.7 | 28 | ||||||
| 2240 | 625 | 24 | ||||||
| 400-500B | 1300 | 361.1 | 26 | 160 | 980 | 80.9 | 6.5 | 2710 |
| 1750 | 486.4 | 24 | ||||||
| 2100 | 583.3 | 21 | ||||||
| 500-300 | 1000 | 277.8 | 23 | 110 | 1480 | 81.7 | 6 | 1800 |
| 1200 | 333 | 20 | ||||||
| 1450 | 403 | 16 | ||||||
| 500-315 | 1000 | 277.8 | 34.5 | 160 | 1480 | 80.9 | 6 | 2070 |
| 1200 | 333 | 32 | ||||||
| 1450 | 403 | 27 | ||||||
ตารางปารามิเตอร์ด้านบนเป็นเพียงส่วนหนึ่งของทั้งหมด สําหรับข้อมูลเพิ่มเติม, กรุณาติดต่อเราโดยตรง
