1. ภาพรวม

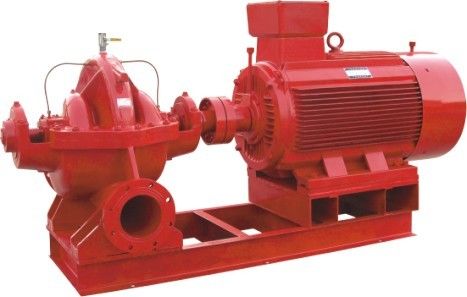

ปั๊มประเภท SH เป็นปั๊มหอยโข่งแบบเปิดแบบใบพัดเดียว ดูดสองชั้น สำหรับการดูดและการส่งน้ำและของเหลวใสที่มีคุณสมบัติทางกายภาพและเคมีคล้ายกับน้ำส่วนหัวของปั๊มนี้อยู่ที่ความสูงตั้งแต่ 9 ม. ถึง 140 ม. อัตราการไหลตั้งแต่ 126 ลบ.ม. ถึง 12500 ลบ.ม./ชม. และอุณหภูมิสูงสุดของของเหลวไม่ควรเกิน 80°C เหมาะสำหรับโรงงาน เหมืองแร่ น้ำประปาในเมือง สถานีไฟฟ้าขนาดใหญ่ โครงการอนุรักษ์น้ำ การชลประทานทางการเกษตร และน้ำท่วม ฯลฯ นอกจากนี้ ปั๊มขนาดใหญ่ 48SH-22 ยังสามารถใช้เป็นปั๊มหมุนเวียนสำหรับโรงไฟฟ้าพลังความร้อนได้อีกด้วย
ความหมายของปั๊มรุ่น: เช่น 10SH-13A
10 - เส้นผ่านศูนย์กลางของช่องดูดหารด้วย 25 (เส้นผ่านศูนย์กลางของช่องดูดของปั๊มคือ 250 มม.)s, SH - ปั๊มน้ำใสแบบแรงเหวี่ยงแนวนอนแบบดูดสองครั้ง 13 a มากกว่าจำนวนรอบหารด้วย 10 (ปั๊มมากกว่าจำนวนรอบคือ 130) A - บ่งชี้ว่าปั๊มเปลี่ยนเส้นผ่านศูนย์กลางภายนอกที่แตกต่างกันของ ใบพัด
2 คำอธิบายของโครงสร้าง
ทางเข้าและทางออกของปั๊มประเภท S และ SH อยู่ต่ำกว่าแกนของปั๊ม ในทิศทางแนวนอนและในตำแหน่งแนวตั้งพร้อมกับแกน ฝาครอบปั๊มจะถูกยึดเข้ากับตัวปั๊มด้วยสลักเกลียวสองหัวและสกรูยึดตำแหน่งกรวย ซึ่งสามารถ เปิดออกเพื่อตรวจสอบชิ้นส่วนทั้งหมดในปั๊มได้อย่างง่ายดาย โดยไม่ต้องถอดประกอบท่อน้ำเข้า ท่อระบาย และมอเตอร์ จึงสะดวกอย่างยิ่งในการยกเครื่อง จากทิศทางการส่ง ปั๊มประเภท SH จะหมุนทวนเข็มนาฬิกาปั๊มชนิด S หมุนตามเข็มนาฬิกากำลังหมุนตามเข็มนาฬิกาปั๊มชนิด S หมุนตามเข็มนาฬิกา
ส่วนหลักของปั๊มประเภท S และ SH ได้แก่: ตัวปั๊ม (1), ฝาครอบปั๊ม (2), ใบพัด (3), เพลา (4), แหวนซีลดูดคู่ (5), ปลอก (6), ตัวแบริ่ง (14 ).
ตัวปั๊ม (1) ทำจากเหล็กหล่อฝาครอบปั๊มประกอบเป็นห้องทำงานของใบพัด และหน้าแปลนของช่องน้ำเข้าและทางออกมีรูสกรูท่อสำหรับติดตั้งเกจวัดสุญญากาศและแรงดันส่วนต่ำสุดของคอท่อมีรูสกรูท่อสำหรับระบายน้ำ
ฝาครอบปั๊ม (2) ทำจากเหล็กหล่อส่วนบนมีรูสกรูท่อสำหรับติดตั้งท่อซีลน้ำและท่อระบายอากาศและตะขอสำหรับยกฝาครอบปั๊มใบพัด (3) ทำจากเหล็กหล่อ มีรูปร่างเป็น
สมมาตร มีใบมีดบิดอยู่ระหว่างผนังทั้งสอง ของเหลวเข้าสู่ใบพัดจากทั้งสองด้าน การเว้าของการผลิตหลังจากการทดสอบสมดุลแบบสถิต
เพลา (4) ผลิตจากเหล็กกล้าคาร์บอนคุณภาพสูงศูนย์กลางของเพลาเป็นใบพัด ยึดด้วย Jian ปลอกและน็อตปลอกทั้งสองข้าง ปลายด้านขวาของเพลาติดตั้งด้วยคัปปลิ้ง เชื่อมต่อโดยตรงกับมอเตอร์ ในปลายคัปปลิ้งไม่ได้รับอนุญาตให้ใช้สายพาน หากจำเป็นต้องใช้ระบบขับเคลื่อนสายพาน จะต้องติดตั้งตัวยึดอีกอันเพื่อรองรับลูกรอกสายพาน
แหวนซีลแบบดูดคู่ (5) ทำจากเหล็กหล่อเพื่อป้องกันไม่ให้น้ำแรงดันสูงรั่วไหลกลับเข้าไปในส่วนดูดน้ำเข้าของปั๊ม วงแหวนซีลดูดคู่จึงทำโดยมีวงแหวนกึ่งสวนยื่นออกมาฝังอยู่ในตัวปั๊มใช้ยึดวงแหวนซีลดูดคู่ซึ่งก็คือ เป็นชิ้นส่วนที่เน่าเสียง่ายและสามารถเปลี่ยนเป็นอะไหล่ได้หลังการสึกหรอ
ปลอกเพลา (6) ทำจากเหล็กหล่อ ใช้สำหรับยึดตำแหน่งของใบพัดและป้องกันการสึกหรอของเพลาภายในห้องบรรจุ เป็นชิ้นส่วนที่สวมใส่ได้ และสามารถเปลี่ยนเป็นอะไหล่ได้หลังการสึกหรอ
ปั๊มประเภท S, SH มีตัวรองรับสองตัวโดยใช้ตลับลูกปืนเม็ดกลมแถวเดี่ยวติดตั้งอยู่ในตัวตลับลูกปืน (14) ใกล้กับปลายข้อต่อของส่วนแบริ่งชื่อรวมส่วน A ปลายอีกด้านเรียกว่าส่วนแบริ่ง B หล่อลื่นด้วยจาระบีเนื่องจากใบพัดมีความสมมาตรโดยสมบูรณ์ ในทางทฤษฎี ปั๊มไม่ได้สร้างแรงตามแนวแกน แต่ในการผลิต เป็นการยากที่จะให้น้ำไหลผ่านปั๊มทั้งสองด้านและช่องว่างที่วงแหวนซีลจะเท่ากันทุกประการ ดังนั้นปั๊มจึงมี ความเป็นไปได้ของแรงตามแนวแกน แรงตามแนวแกน และแรงสั่นสะเทือนนั้นเกิดจากตลับลูกปืนเม็ดกลมแถวเดี่ยวในส่วนตลับลูกปืน B
บรรจุภัณฑ์มีบทบาทในการปิดผนึกเพื่อป้องกันไม่ให้อากาศซึมเข้าไปในปั๊มและของเหลวจำนวนมากไหลออกมาซีลบรรจุประกอบด้วยห้องบรรจุ ต่อมบรรจุ วงแหวนบรรจุ ปลอกบรรจุ และวัสดุบรรจุภัณฑ์ที่สังเคราะห์บนตัวปั๊มและฝาครอบปั๊มน้ำแรงดันสูงจำนวนเล็กน้อยภายในฝาครอบปั๊มจะไหลเข้าไปในห้องบรรจุผ่านท่อซีลน้ำภายนอก (หรืออ่างล้างจานภายใน) และวงแหวนบรรจุเพื่อทำหน้าที่ซีลน้ำ
ระดับความแน่นของการบรรจุต้องเหมาะสม ไม่แน่นเกินไป และไม่หลวมจนเกินไป เพื่อให้ของเหลวสามารถมีรอยหยดซึมได้เหนือกว่า บรรจุแน่นเกินไป รับความร้อนง่าย ในขณะที่ใช้พลังงาน บรรจุหลวมเกินไป ของเหลวรั่วไหลจะทำให้ประสิทธิภาพของปั๊มลดลง
