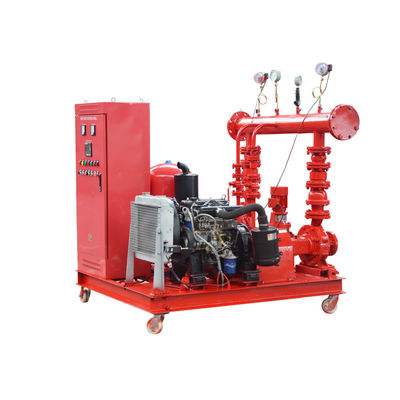

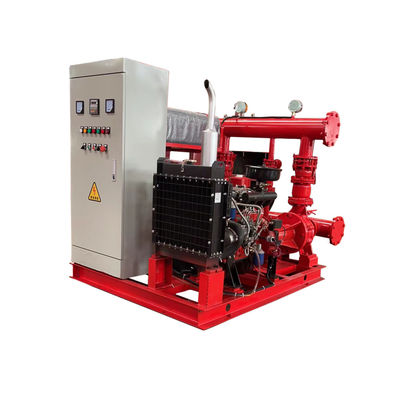

ชุดปั๊มดับเพลิงพร้อมปั๊มจ๊อกกี้ดีเซลไฟฟ้า
แพ็คเกจปั๊มดับเพลิงประกอบด้วยปั๊มขับเคลื่อนด้วยมอเตอร์ไฟฟ้า ขับเคลื่อนด้วยเครื่องยนต์ดีเซล และปั๊มจ๊อกกี้ขับเคลื่อนด้วยมอเตอร์ไฟฟ้าที่จ่ายให้กับระบบดับเพลิงแพ็คเกจเครื่องสูบน้ำดับเพลิงจำเป็นต้องปฏิบัติตามกฎระเบียบของหน่วยงานป้องกันพลเรือนในท้องถิ่นและหลักปฏิบัติสากล เช่น สมาคมป้องกันอัคคีภัยแห่งชาติ (NFPA)
| 100GPM @4BAR | |||||
| ปั๊ม | แบบอย่าง | กำลังการผลิต(GPM) | หัวหน้า(บาร์) | กำลัง (กิโลวัตต์) | วัสดุ |
| ไฟฟ้า | XBD4/5-50L(50-200) | 100 | 4 | 5.5 | เหล็กหล่อ |
| เครื่องยนต์ดีเซล | XBC4/5-IS | 100 | 4 | 5.5 | เหล็กหล่อ |
| จ๊อกกี้ | CDL2-70 | 10 | 5 | 0.75 | เอสเอส304 |
| 100GPM @6BAR | |||||
| ปั๊ม | แบบอย่าง | กำลังการผลิต(GPM) | หัวหน้า(บาร์) | กำลัง (กิโลวัตต์) | วัสดุ |
| ไฟฟ้า | XBD6/5-65L(65-250B) | 100 | 6 | 7.5 | เหล็กหล่อ |
| เครื่องยนต์ดีเซล | XBC6/5-IS | 100 | 6 | 7.5 | เหล็กหล่อ |
| จ๊อกกี้ | CDL2-100 | 10 | 7 | 1.1 | เอสเอส304 |
| 200GPM @6BAR | |||||
| ปั๊ม | แบบอย่าง | กำลังการผลิต(GPM) | หัวหน้า(บาร์) | กำลัง (กิโลวัตต์) | วัสดุ |
| ไฟฟ้า | XBD6/10-65L(65-250) | 200 | 6 | 15 | เหล็กหล่อ |
| เครื่องยนต์ดีเซล | XBC4/5-IS | 200 | 6 | 22 | เหล็กหล่อ |
| จ๊อกกี้ | CDL4-90 | 20 | 7 | 2.2 | เอสเอส304 |
| 500GPM @5BAR | |||||
| ปั๊ม | แบบอย่าง | กำลังการผลิต(GPM) | หัวหน้า(บาร์) | กำลัง (กิโลวัตต์) | วัสดุ |
| ไฟฟ้า | XBD5/30-100L(100-200) | 500 | 5 | 22 | เหล็กหล่อ |
| เครื่องยนต์ดีเซล | XBC5/30-IS | 500 | 5 | 30 | เหล็กหล่อ |
| จ๊อกกี้ | ซีดีแอล12-60 | 50 | 6 | 4 | เอสเอส304 |
| 500GPM @8BAR | |||||
| ปั๊ม | แบบอย่าง | กำลังการผลิต(GPM) | หัวหน้า(บาร์) | กำลัง (กิโลวัตต์) | วัสดุ |
| ไฟฟ้า | XBD8/30-100L(100-250) | 500 | 8 | 37 | เหล็กหล่อ |
| เครื่องยนต์ดีเซล | XBC8/30-D | 500 | 8 | 45 | เหล็กหล่อ |
| จ๊อกกี้ | ซีดีแอล12-90 | 50 | 9 | 5.5 | เอสเอส304 |
| 500GPM @10BAR | |||||
| ปั๊ม | แบบอย่าง | กำลังการผลิต(GPM) | หัวหน้า(บาร์) | กำลัง (กิโลวัตต์) | วัสดุ |
| ไฟฟ้า | XBD10/30-100L(100-315A) | 500 | 10 | 55 | เหล็กหล่อ |
| เครื่องยนต์ดีเซล | XBC10/30-D | 500 | 10 | 55 | เหล็กหล่อ |
| จ๊อกกี้ | ซีดีแอล12-110 | 50 | 11 | 7.5 | เอสเอส304 |
| 750GPM @9BAR | |||||
| ปั๊ม | แบบอย่าง | กำลังการผลิต(GPM) | หัวหน้า(บาร์) | กำลัง (กิโลวัตต์) | วัสดุ |
| ไฟฟ้า | XBD9/50-125L(125-250) | 750 | 9 | 55 | เหล็กหล่อ |
| เครื่องยนต์ดีเซล | XBC9/50-D | 750 | 9 | 90 | เหล็กหล่อ |
| จ๊อกกี้ | ซีดีแอล16-90 | 70 | 10 | 11 | เอสเอส304 |
| 750GPM @10BAR | |||||
| ปั๊ม | แบบอย่าง | กำลังการผลิต(GPM) | หัวหน้า(บาร์) | กำลัง (กิโลวัตต์) | วัสดุ |
| ไฟฟ้า | XBD10/50-150L(150-315A) | 750 | 10 | 90 | เหล็กหล่อ |
| เครื่องยนต์ดีเซล | XBC10/50-D | 750 | 10 | 90 | เหล็กหล่อ |
| จ๊อกกี้ | ซีดีแอล16-100 | 70 | 11 | 11 | เอสเอส304 |
| ข้อกำหนดเพิ่มเติมโปรดติดต่อเรา | |||||
ภาพรวมผลิตภัณฑ์
แนะนำผลิตภัณฑ์ของระบบปั๊มดับเพลิง EDJ
1. ปั๊มไฟฟ้า สามารถใช้ปั๊มขั้นตอนเดียว ปั๊มแยกแนวนอน ปั๊มดูดปลาย ปั๊มหลายใบพัด วัสดุเป็นเหล็กหล่อ สแตนเลส และใบพัดสีบรอนซ์
2. ปั๊มเครื่องยนต์ดีเซล ขนาดความจุ และหัวเท่ากับปั๊มไฟฟ้า มีถังน้ำมันเชื้อเพลิง ถังเก็บน้ำ,พัดลม, กล่องควบคุม
3. ปั๊มจ๊อกกี้แนวนอนหรือแนวตั้งความจุจะน้อยแต่หัวควรสูงกว่าปั๊มไฟฟ้าและดีเซล
4. แผงควบคุม: ควบคุมปั๊มไฟฟ้า ปั๊มเครื่องยนต์ดีเซล และปั๊มจ๊อกกี้อัตโนมัติด้วยโอverload, การป้องกันกระแสเกิน.
5. อุปกรณ์เสริม: เช็ควาล์ว, วาล์วประตู,พีถังเก็บแรงดัน โดยทั่วไป 0.6mpa, 1.0mpa, 1.6mpa, เกจวัดความดัน, เซ็นเซอร์ความดัน, ท่อร่วมสำหรับการดูดและระบาย, ข้อต่อและหน้าแปลนที่ยืดหยุ่น, โรงงานฐานทั่วไป
แอปพลิเคชัน
1. ขอบเขตการสมัคร
อุปกรณ์สำหรับคลังสินค้า ท่าเรือ สนามบิน ปิโตรเคมี โรงไฟฟ้า ก๊าซเหลว สิ่งทอ เรือ เรือบรรทุกน้ำมัน และงานดับเพลิงในโอกาสอื่นๆ
2. การใช้คำสั่ง
ระดับความสูง ≤ 1,000 ม.
อุณหภูมิแวดล้อม: +5 °C ~ +40 °C;
ความชื้นสัมพัทธ์: <= 90%
