ชุดปั๊มดับเพลิงคุณภาพสูง

1 ชุด
MOQ
$1000-$3000
ราคา
ชุดปั๊มดับเพลิงคุณภาพสูง
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
ชื่อแบรนด์: OEM
หมายเลขรุ่น: ชุดปั้มดับเพลิง
โครงสร้าง: ปั๊มดีเซล+ปั๊มจ๊อกกี้+ปั๊มไฟฟ้า
การใช้งาน: น้ำ
แอปพลิเคชัน: ปั๊มดีเซล+ปั๊มจ๊อกกี้+ปั๊มไฟฟ้า
พลัง: ไฟฟ้า
เชื้อเพลิง: ดีเซล
ความดัน: ความดันสูง
ความถี่: 50/60 เฮิรตซ์
ไหล: 30-3000GPM
ศีรษะ: 3-20บาร์
ความสามารถ: 25-800มม
ความเร็ว: 740-2900r/นาที
วัสดุ: HT200, SS304, บรอนซ์
จ๊อกกี้ปั๊ม: 0.55-160กิโลวัตต์
ข้อมูลพื้นฐาน
สถานที่กำเนิด: เจ้อเจียงประเทศจีน
ชื่อแบรนด์: ZY
หมายเลขรุ่น: ชุดปั้มดับเพลิง
การชำระเงิน
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 10-30WD
เงื่อนไขการชำระเงิน: , T/T, เวสเทิร์นยูเนี่ยน, MoneyGram
สามารถในการผลิต: 500ชุด/เดือน
รายละเอียดสินค้า

ชุดปั๊มดับเพลิงคุณภาพสูง

ชุดปั๊มดับเพลิงคุณภาพสูง 0



1.คำอธิบาย



ระบบน้ำประปาส่วนใหญ่จะใช้สำหรับเครื่องเพิ่มแรงดันน้ำในอุตสาหกรรมและใช้ในการจ่ายน้ำในชีวิต ระบบประกอบด้วย

ปั๊ม ถังแรงดัน ตัวควบคุม และอุปกรณ์เสริม ระบบจ่ายน้ำแรงดันเป็นระบบจ่ายน้ำรุ่นใหม่ที่มีคุณสมบัติประหยัดพลังงานและถูกสุขลักษณะ


2.ข้อกำหนด



อัตราการไหล: 2-160m3/ชม
ความเร็วโรตารี: 2900r/นาที
ส่วนหัว: 24-200ม
กำลังไฟฟ้า: 1.1-110 กิโลวัตต์
ขนาดลำกล้อง: 25-150 มม.(1 นิ้ว-6 นิ้ว)
อุณหภูมิการทำงาน: -15 °C - +120 °C











ช่วงประสิทธิภาพ: (50HZ และ 60HZ) ตาม NFPA20

1. ความจุ : สูงถึง 1100 ลบ.ม./ชม

2. ส่วนหัว : สูงถึง 152 ม
3. ความเร็ว: สูงถึง 3600 รอบต่อนาที
4. กำลังไฟฟ้า: สูงสุด 250 กิโลวัตต์

5. แรงดันไฟฟ้า: 220V ถึง 10,000V
6. ช่วงอุณหภูมิ : ภายใน -10 ถึง 110 องศาเซลเซียส

7. แรงดันใช้งาน: ภายใน 16bar



การก่อสร้างวัสดุและการกำหนดค่า:
1. ปลอกและฝาปิดปั๊ม: เหล็กหล่อ GG25;เหล็กหล่อเหนียว GGG40 ;สีบรอนซ์
2. ใบพัดปั๊ม: เหล็กหล่อ GG25;เหล็กหล่อเหนียว GGG40 ;เอสเอส304 316 316L;สีบรอนซ์
3. เพลา: เหล็กกล้าคาร์บอน AISI1045;โครเมี่ยมสตีล 40Cr ;เอสเอส AISI420 ;เอสเอส AISI4140 ;SS316Ti ;เอสเอส DIN1.4571 ;ดูเพล็กซ์ SS UNS S32205
4. ประเภทซีล: ซีลกล, บรรจุต่อม
5. ประเภทแบริ่ง : บอลกลิ้ง
6. ปลอกเพลา: เหล็กหล่อ;เอสเอส304 316316L;ดูเพล็กซ์ SS CD4-MCu ;
7. แหวนสวม: เหล็กหล่อ;เอสเอส304 316316L;ดูเพล็กซ์ SS CD4-MCu ;
8. มาตรฐานหน้าแปลน: ISO, DIN, ANSI





ข้อได้เปรียบทางเทคนิค:
1. มาตรฐานยุโรป BS EN733/DIN24255 ในด้านประสิทธิภาพและขนาด
2. การออกแบบแบบดึงออกด้านหลังโดยไม่ต้องรบกวนตัวปั๊มและท่อเมื่อให้บริการ
3. ทุกรุ่นใช้เพลาปั๊มและฝาครอบแบริ่งเพียง 3 ชนิดเท่านั้น ทำให้สามารถเปลี่ยนชิ้นส่วนได้
4. ใบพัดได้รับการออกแบบมาอย่างเหมาะสม ทางเข้าจะขยายใหญ่ขึ้น ไม่มีน้ำวน หักค่า NPSH ของปั๊มน้ำอย่างมีประสิทธิภาพ ซึ่งทำให้ปั๊มทำงานได้เสถียรและมีเสียงรบกวนน้อย
5. ปลอกและฝาครอบปลอกใช้โครงสร้างวงแหวนคอซึ่งทำให้ปั๊มบำรุงรักษาง่ายทำให้ชิ้นส่วนทำงานได้ยาวนานขึ้นแหวนซีลแบบถอดเปลี่ยนได้ทำให้ปั๊มทำงานได้อย่างมีประสิทธิภาพในระยะเวลานาน
การก่อสร้างปั๊ม:
1. Non-self-priming, ขั้นตอนเดียว, การดูดเดี่ยว, การดูดแนวนอน, การดูดตามแนวแกนและการคายประจุที่รุนแรง, ตัวปั๊มได้รับการแก้ไขโดยฐาน
2. ใช้แท่นรองตลับลูกปืนซึ่งสามารถปรับทิศทางตลับลูกปืน ป้องกันการสั่นสะเทือนที่รุนแรง ปรับปรุงความแข็งแกร่งของชิ้นส่วนแบบหมุน
3. เพลาอัดแน่นใช้แบริ่งลูกกลิ้งหล่อลื่นจาระบีร่องลึก
4. เชื่อมต่อปั๊มและมอเตอร์ด้วยข้อต่อกึ่งยืดหยุ่น
5. ใช้ซีลเชิงกลที่สวมใส่ได้มาตรฐาน
6. มอเตอร์ TEFC ขนาดเป็นไปตามมาตรฐาน IEC ประเภทการติดตั้ง B3



พบกับชุดปั๊มดับเพลิงแบบแรงเหวี่ยงหลายใบพัดเหล็กหล่อ NFPA20

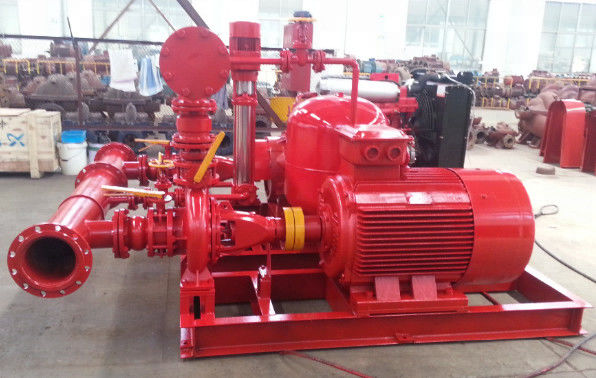

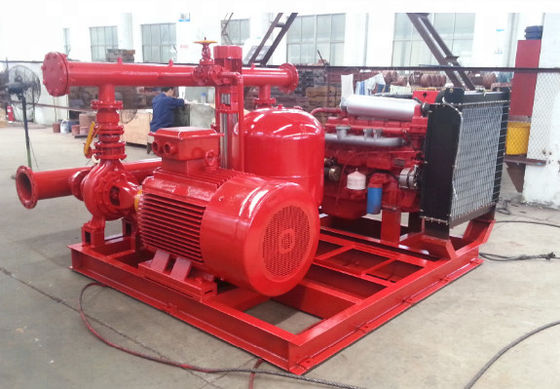

ซีรีส์ EDJ เป็นชุดเครื่องสูบน้ำดับเพลิงแบบบรรจุกล่อง โดยทั่วไปเป็นระบบจ่ายน้ำดับเพลิงอัตโนมัติ ประกอบด้วยปั๊มหลัก (ขับเคลื่อนด้วยมอเตอร์ไฟฟ้า) ปั๊มสำรอง (ขับเคลื่อนด้วยเครื่องยนต์ดีเซล) และปั๊มจ๊อกกี้ รุ่นนี้มาพร้อมกับ ตัวควบคุมแยกต่างหากหรือตัวควบคุมที่ติดอยู่กับการลื่นไถล แพคเกจนี้ยังมีวาล์วระบาย ส่วนหัวทั่วไป และอุปกรณ์เสริม




2. หลักการทำงาน



โดยทั่วไปความดันของเครือข่ายไปป์ไลน์จะอยู่ระหว่างแรงดันต่ำ P1 และแรงดันสูง P2 เมื่อความดันข้างต้นต่ำกว่า P1 ปั๊มรักษาแรงดันจะเริ่มทำงานโดยอัตโนมัติและไม่หยุดจนกว่าความดันจะค่อยๆ เพิ่มขึ้นเป็น P2 เนื่องจากการรั่วไหลของเครือข่ายท่อ ความดันจะลดลงไปที่ P1 ค่อยๆ จากนั้นปั๊มรักษาความดันจะเริ่มทำงานโดยอัตโนมัติอีกครั้งด้วยกระบวนการซ้ำๆ ความดันของเครือข่ายไปป์ไลน์จะคงอยู่ระหว่าง P1 และ P2 ตลอดเวลา เมื่อไม่สามารถรักษาความดันของเครือข่ายไปป์ไลน์ได้ ระหว่าง P1 และ P2 (เช่น เมื่อปริมาณการใช้น้ำเพิ่มขึ้นมาก) และลดลงถึงแรงดันต่ำสุด P3 ปั๊มไฟฟ้าจะสตาร์ทโดยอัตโนมัติและแรงดันจะเพิ่มขึ้นเป็น Pw และตอบสนองความต้องการการจ่ายน้ำดับเพลิงหากจ่ายไฟหลัก ปิดเครื่องหรือปั๊มไฟฟ้าล้มเหลว ความดันจะยังคงลดลงจาก P3 ไปที่แรงดันสูงสุด P4 จากนั้นชุดปั๊มดีเซลจะเริ่มทำงานโดยอัตโนมัติ และความดันจะเพิ่มขึ้นเป็น Pw และตอบสนองความต้องการในการจ่ายน้ำดับเพลิง ปั๊มไฟฟ้าหรือดีเซลจะต้องหยุดด้วยตนเองหลังจากการตัดสินของมนุษย์ (ยกเว้นการสลับอัตโนมัติ)



3. ข้อมูลปั๊มแต่ละตัว (E + D + J) และข้อมูลคอนโทรลเลอร์

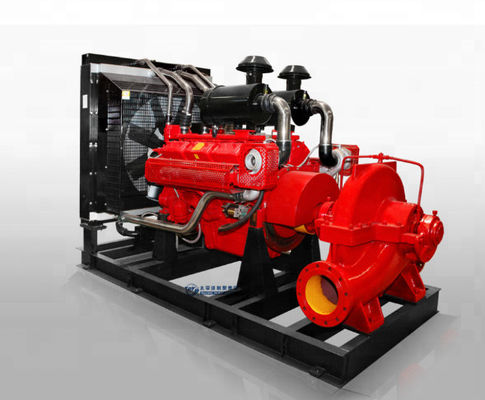

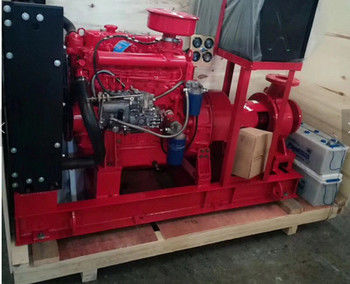

.ปั๊มเครื่องยนต์ดีเซล



ลักษณะปั๊มเป็นปั๊มหอยโข่งหลายใบพัดแนวนอน

อัตราการไหล: 3.75-500 ลบ.ม./ชม
ความเร็วโรตารี: 1450 รอบต่อนาที, 2950 รอบต่อนาที
ส่วนหัว: 19-650ม
กำลังไฟ: 2.2kw-1,050kw
เส้นผ่าศูนย์กลาง: 40-250 มม
ช่วงอุณหภูมิการทำงาน ≤ 105 ℃



เครื่องยนต์ดีเซลได้รับการแก้ไขบนฐานด้วยแผ่นยางป้องกันการสั่นสะเทือนและปั๊มเชื่อมต่อโดยตรงกับเครื่องยนต์ดีเซลผ่านการมีเพศสัมพันธ์แบบยืดหยุ่น ตามกำลังขับของเครื่องยนต์ระบบไฟฟ้า เครื่องยนต์ดีเซลอาจเป็น Cummins, Deutz, Perkins และเครื่องยนต์แบรนด์จีนอื่น ๆ (Shangchai, Yuchai, ec.) และประกอบด้วยเครื่องกำเนิดไฟฟ้ากระแสสลับ มอเตอร์สตาร์ท ระบบเชื้อเพลิง ระบบหล่อลื่น ระบบไอเสีย ฯลฯ



ปั๊มมอเตอร์ไฟฟ้าและปั๊มจ๊อกกี้



ปั๊มไฟฟ้าเป็นปั๊มหลายใบพัดแนวนอน เรายังสามารถเลือกปั๊มดูดปลายและปั๊มเคสแยกได้ เช่นเดียวกับข้อกำหนดคุณสมบัติปั๊มของลูกค้า



มอเตอร์เป็นแบบกรงกระรอกอุตสาหกรรมและติดตั้งแบบเท้าเหยียบเหมาะสำหรับ 3 เฟส โดยต้องมีอัตรากำลังของท่ออ่อน



ข้อมูลจำเพาะของปั๊ม Jockey จะถูกเลือกตามข้อกำหนดของเครื่องยนต์ดีเซลและปั๊มมอเตอร์ไฟฟ้า



ข้อมูลผู้ควบคุม



ตัวควบคุมทั่วไปผลิตจากเหล็กเหนียวและเคลือบผงอีพ็อกซี่เป็นสีแดงรหัสตัวเครื่องได้รับการจัดอันดับ IP 54 และมีการควบคุมที่จำเป็นทั้งหมดตามมาตรฐานที่บังคับใช้ (NFPA)

การสตาร์ทแบบแมนนวล: หากตั้งค่าสำหรับตำแหน่ง "แมนนวล" ด้วยสวิตช์สามทางสีดำ 2 # บนโหมดแผงควบคุม คุณสามารถใช้ปุ่มสตาร์ท "แมนนวล" และปุ่มหยุด "แมนนวล" เพื่อควบคุมการสตาร์ทหรือหยุดปั๊มเครื่องยนต์ดีเซล .เมื่อสวิตช์สามทางสีดำไปที่ตำแหน่ง "หยุด" ปั๊มดีเซลไม่สามารถทำงานได้

การสตาร์ทอัตโนมัติ: หากตั้งค่าสำหรับตำแหน่ง "อัตโนมัติ" ด้วยสวิตช์สามทางสีดำบนโหมดแผงควบคุม เครื่องจะได้รับสัญญาณเตือนไฟไหม้ที่มีประสิทธิภาพเพื่อควบคุมการสตาร์ทหรือหยุดปั๊มดีเซลผ่านตัวควบคุมความดันบนท่อทางออกทั่วไปเพื่อให้ได้การควบคุมแรงดัน ขั้นแรก ให้ใช้เส้นสัญญาณสี่เหลี่ยมขนาด 1” 1.5 สองเส้นเพื่อเชื่อมต่อระหว่างหน้าสัมผัสที่เปิดตามปกติของตัวควบคุมความดันกับขั้วต่อหมายเลข 111 และ 127 ของตู้ควบคุม จากนั้น ตั้งค่าระดับต่ำ ค่าและแรงดันสูงสำหรับตัวควบคุมแรงดันเพื่อให้ได้แรงดันต่ำในการสตาร์ทปั๊มและแรงดันสูงเพื่อหยุดปั๊มสุดท้าย หากปั๊มหลักแบบไฟฟ้าโอเวอร์โหลด ปั๊มเครื่องยนต์ดีเซลจะสตาร์ท
