| ชื่อแบรนด์: | ZY |
| เลขรุ่น: | ชุดปั้มดับเพลิง |
| MOQ: | 1 ชุด |
| ราคา: | $500-$30000 |
| เงื่อนไขการจ่ายเงิน: | ,T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 500ชุด/เดือน |

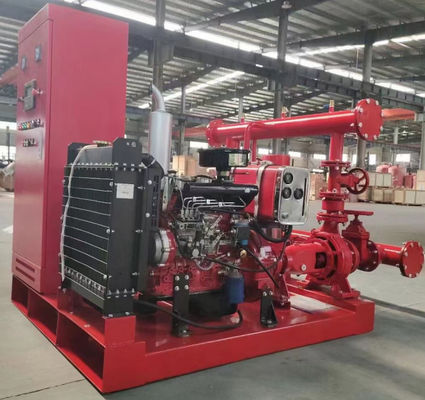

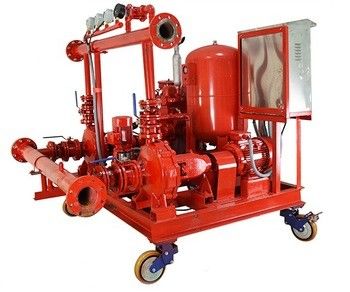

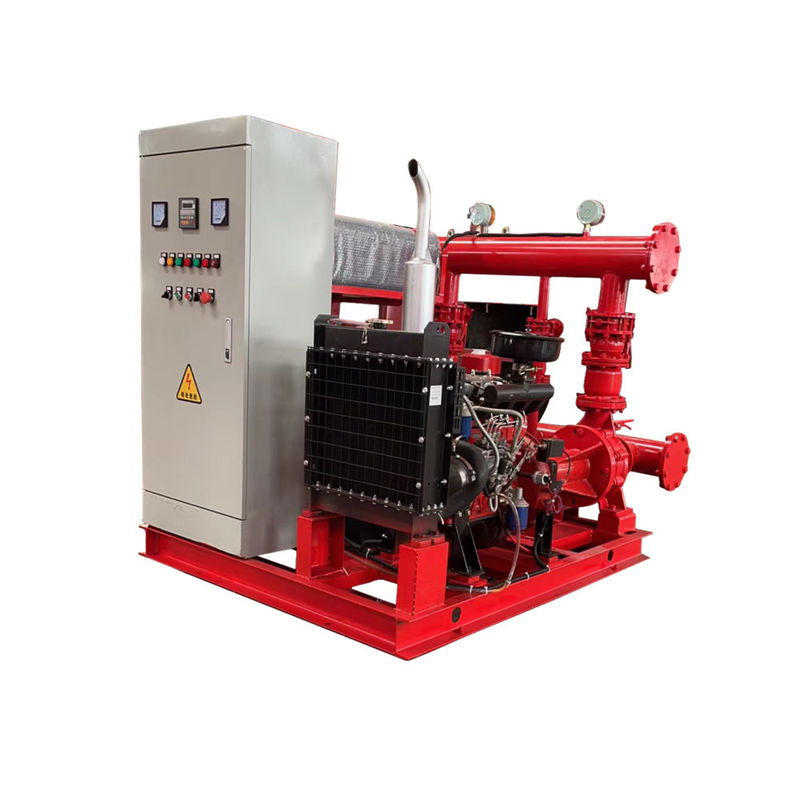

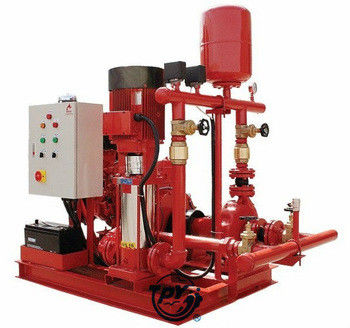

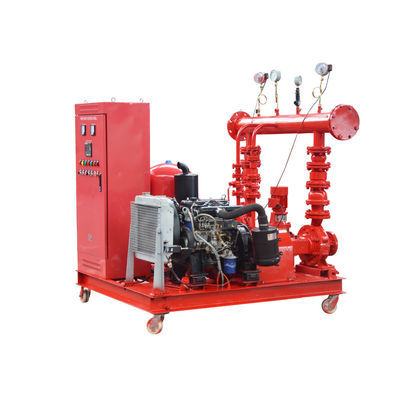

ชุดปั๊มไฟ EDJ พร้อมวาล์วการปล่อยและหัวข้อร่วมกับปั๊มจอเกย์ + ปั๊มไฟฟ้า
แพ็คเกจปั๊มดับเพลิงประกอบด้วยการผสมผสานของปั๊มที่ขับเคลื่อนโดยมอเตอร์ไฟฟ้า, ปั๊มที่ขับเคลื่อนโดยมอเตอร์ดีเซลและปั๊มจ๊อกเกย์ที่ขับเคลื่อนโดยมอเตอร์ไฟฟ้าที่ให้บริการสําหรับระบบดับเพลิงแพ็คเกจปั๊มดับเพลิงจําเป็นต้องสอดคล้องกับกฎหมายขององค์การป้องกันพลเมืองท้องถิ่นและกฎระเบียบการปฏิบัติสากลสมาคมป้องกันไฟแห่งชาติ
| 100GPM @4BAR | |||||
| ปั๊ม | รุ่น | ความจุ (GPM) | หัว ((BAR) | พลังงาน ((KW) | วัสดุ |
| เครื่องไฟฟ้า | XBD4/5-50L ((50-200) | 100 | 4 | 5.5 | เหล็กเหล็ก |
| เครื่องยนต์ดีเซล | XBC4/5-IS | 100 | 4 | 5.5 | เหล็กเหล็ก |
| โจเกย์ | CDL2-70 | 10 | 5 | 0.75 | SS304 |
| 100GPM @6BAR | |||||
| ปั๊ม | รุ่น | ความจุ (GPM) | หัว ((BAR) | พลังงาน ((KW) | วัสดุ |
| เครื่องไฟฟ้า | XBD6/5-65L ((65-250B) | 100 | 6 | 7.5 | เหล็กเหล็ก |
| เครื่องยนต์ดีเซล | XBC6/5-IS | 100 | 6 | 7.5 | เหล็กเหล็ก |
| โจเกย์ | CDL2-100 | 10 | 7 | 1.1 | SS304 |
| 200GPM @6BAR | |||||
| ปั๊ม | รุ่น | ความจุ (GPM) | หัว ((BAR) | พลังงาน ((KW) | วัสดุ |
| เครื่องไฟฟ้า | XBD6/10-65L ((65-250) | 200 | 6 | 15 | เหล็กเหล็ก |
| เครื่องยนต์ดีเซล | XBC4/5-IS | 200 | 6 | 22 | เหล็กเหล็ก |
| โจเกย์ | CDL4-90 | 20 | 7 | 2.2 | SS304 |
| 500GPM @5BAR | |||||
| ปั๊ม | รุ่น | ความจุ (GPM) | หัว ((BAR) | พลังงาน ((KW) | วัสดุ |
| เครื่องไฟฟ้า | XBD5/30-100L ((100-200) | 500 | 5 | 22 | เหล็กเหล็ก |
| เครื่องยนต์ดีเซล | XBC5/30-IS | 500 | 5 | 30 | เหล็กเหล็ก |
| โจเกย์ | CDL12-60 | 50 | 6 | 4 | SS304 |
| 500GPM @8BAR | |||||
| ปั๊ม | รุ่น | ความจุ (GPM) | หัว ((BAR) | พลังงาน ((KW) | วัสดุ |
| เครื่องไฟฟ้า | XBD8/30-100L ((100-250) | 500 | 8 | 37 | เหล็กเหล็ก |
| เครื่องยนต์ดีเซล | XBC8/30-D | 500 | 8 | 45 | เหล็กเหล็ก |
| โจเกย์ | CDL12-90 | 50 | 9 | 5.5 | SS304 |
| 500GPM @10BAR | |||||
| ปั๊ม | รุ่น | ความจุ (GPM) | หัว ((BAR) | พลังงาน ((KW) | วัสดุ |
| เครื่องไฟฟ้า | XBD10/30-100L ((100-315A) | 500 | 10 | 55 | เหล็กเหล็ก |
| เครื่องยนต์ดีเซล | XBC10/30-D | 500 | 10 | 55 | เหล็กเหล็ก |
| โจเกย์ | CDL12-110 | 50 | 11 | 7.5 | SS304 |
| 750GPM @9BAR | |||||
| ปั๊ม | รุ่น | ความจุ (GPM) | หัว ((BAR) | พลังงาน ((KW) | วัสดุ |
| เครื่องไฟฟ้า | XBD9/50-125L ((125-250) | 750 | 9 | 55 | เหล็กเหล็ก |
| เครื่องยนต์ดีเซล | XBC9/50-D | 750 | 9 | 90 | เหล็กเหล็ก |
| โจเกย์ | CDL16-90 | 70 | 10 | 11 | SS304 |
| 750GPM @10BAR | |||||
| ปั๊ม | รุ่น | ความจุ (GPM) | หัว ((BAR) | พลังงาน ((KW) | วัสดุ |
| เครื่องไฟฟ้า | XBD10/50-150L ((150-315A) | 750 | 10 | 90 | เหล็กเหล็ก |
| เครื่องยนต์ดีเซล | XBC10/50-D | 750 | 10 | 90 | เหล็กเหล็ก |
| โจเกย์ | CDL16-100 | 70 | 11 | 11 | SS304 |
ซีรี่ย์ EDJ เป็นชุดปั๊มดับเพลิงที่บรรจุไว้ โดยทั่วไปเป็นระบบปั๊มน้ําดับเพลิงอัตโนมัติรอโดยปั๊ม (ขับโดยเครื่องยนต์ดีเซล) และปั๊มจอเกย์.รุ่นนี้มีเครื่องควบคุมที่แยกกัน หรือติดกับสกิด
2หลักการทํางาน
โดยทั่วไป ความดันของเครือข่ายท่อหลอดคือระหว่างความดันต่ํา P1 และความดันสูง P2.เมื่อความดันข้างบนต่ํากว่า P1,ปั๊มบํารุงความดันจะเริ่มต้นโดยอัตโนมัติและไม่หยุดจนกว่าความดันจะเพิ่มขึ้นอย่างช้าช้าถึง P2เนื่องจากการรั่วไหลของเครือข่ายท่อท่อ ความดันของมันจะลดลงไป P1 อย่างช้า ๆ แล้วปั๊มรักษาความดันจะเริ่มต้นอีกครั้งโดยอัตโนมัติความดันของเครือข่ายท่อหลอด อยู่ในระยะระหว่าง P1 และ P2 ตลอดเวลา.เมื่อความดันของเครือข่ายท่อไฟฟ้าไม่สามารถรักษาระหว่าง P1 และ P2 (เช่นเมื่อการบริโภคน้ําเพิ่มขึ้นมาก) และลดลงสู่ความดันขั้นต่ํา P3ปั๊มไฟฟ้าจะเริ่มต้นโดยอัตโนมัติและความดันจะเพิ่มขึ้น Pw และตอบสนองความต้องการของปั๊มน้ําไฟ,ถ้าไฟฟ้าจากสายไฟฟ้าปิดหรือปั๊มไฟฟ้าล้มเหลว ความดันจะยังคงลดลงจาก P3 ไปยังความดันสุด P4 แล้วปั๊มดีเซลจะเริ่มต้นโดยอัตโนมัติและความดันจะเพิ่มขึ้น Pw และตอบสนองความต้องการของน้ําไฟปั๊มไฟฟ้าหรือปั๊มดีเซลต้องหยุดด้วยมือหลังจากการตัดสินของมนุษย์ (ยกเว้นการเปิดอัตโนมัติ)
ข้อมูลของปั๊มแต่ละตัว ((E+D+J) & ข้อมูลของตัวควบคุม
ปั๊มเครื่องยนต์ดีเซล Specs
กว้างของช่องออกปั๊ม:DN80-800mm
เครื่องยนต์ดีเซลถูกติดตั้งไว้บนฐานด้วยพัดยางป้องกันการสั่น และปั๊มถูกเชื่อมต่อโดยตรงกับเครื่องยนต์ดีเซลผ่านการเชื่อมต่อแบบยืดหยุ่นตามกําลังการออกของเครื่องยนต์ ระบบไฟฟ้า, เครื่องยนต์ดีเซลสามารถเป็นเครื่องยนต์แบรนด์ Cummins,Deutz,Perkins และเครื่องยนต์อื่น ๆ ของจีน ((Shangchai,Yuchai,ec) และประกอบด้วยเครื่องพลิกพลิก, เครื่องยนต์เริ่มต้น, ระบบน้ํามัน, ระบบปรับน้ํามัน, ระบบไอเสีย, เป็นต้น
เครื่องปั๊มมอเตอร์ไฟฟ้าและ เครื่องปั๊มจ๊อคเกย์
ปั๊มไฟฟ้าคือ Horizontal Split Case Centrifugal Pump เรายังสามารถเลือกปั๊มดูดปลายและปั๊มหลายระดับแนวราบได้ ตามความต้องการของปั๊มของลูกค้า
เครื่องยนต์เป็นชนิดอุตสาหกรรมกรงหมึกและติดขา เหมาะสําหรับ 3 ขั้นตอน, กับการกําหนดพลังงานเชือกที่ต้องการ
สเปคของปั๊มจ๊อคกี้ จะถูกเลือกตามสเปคของปั๊มยนต์ดีเซลและปั๊มมอเตอร์ไฟฟ้า
ข้อมูลผู้ควบคุม
เครื่องควบคุมทั่วไปถูกผลิตจากเหล็กอ่อนและผง epoxy ที่เคลือบสีแดงอุปกรณ์ปิดที่ระดับ IP 54 และมีเครื่องควบคุมที่ต้องการทั้งหมดที่สอดคล้องกับมาตรฐานที่ใช้ได้ (NFPA).
การเริ่มต้นด้วยมือ: หากตั้งค่าให้เป็นตําแหน่งแบบมือด้วยสวิทช์ 3 ด้านสีดํา 2# ในโหมดแผ่นควบคุมที่คุณสามารถใช้ปุ่มเริ่มต้นมือถือและปุ่มหยุดมือถือเพื่อควบคุมการเริ่มต้นหรือหยุดปั๊มเครื่องยนต์ดีเซลเมื่อสวิทช์สีดําสามทางไปยังตําแหน่งหยุด ปั๊มน้ํามันดีเซลไม่สามารถทํางาน
การเริ่มต้นอัตโนมัติ: หากตั้งค่าสําหรับตําแหน่งAuto ด้วยสวิทช์สามทางสีดําในโหมดแผ่นควบคุม มันจะได้รับสัญญาณเตือนไฟที่มีประสิทธิภาพในการควบคุมการเริ่มต้นหรือหยุดปั๊มน้ํามันดีเซลผ่านตัวควบคุมความดันบนท่อออกทั่วไปเพื่อบรรลุการควบคุมความดันแรกใช้สายสัญญาณสอง 1 ′′ 1.5 ตารางเพื่อเชื่อมต่อระหว่างผู้ควบคุมความดันที่เปิดปกติ และปลายทางของตู้ควบคุมที่ 111 และ 127 แล้วกําหนดค่าต่ําและแรงดันสูงสําหรับเครื่องควบคุมแรงดันเพื่อบรรลุความดันต่ําเพื่อเริ่มต้นปั๊มและแรงดันสูงเพื่อหยุดปั๊มสุดท้าย ถ้าปั๊มไฟฟ้าใหญ่อ้วน ปั๊มเครื่องยนต์ดีเซลจะทํางาน
