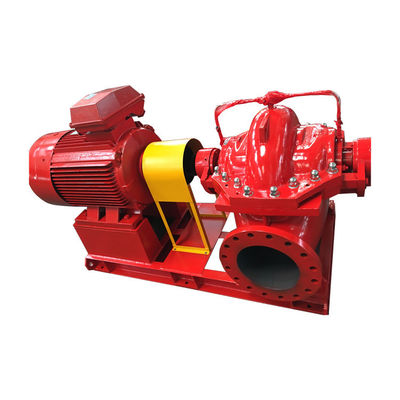

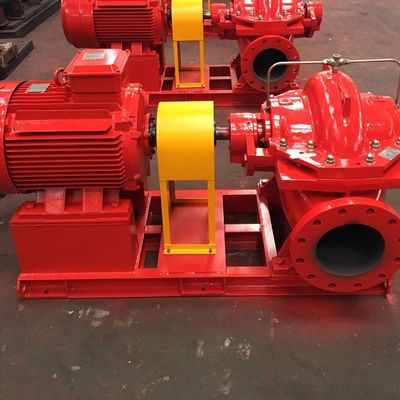

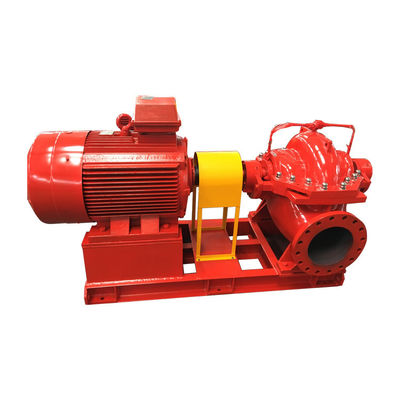

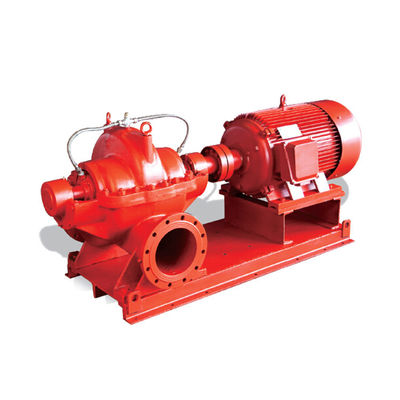

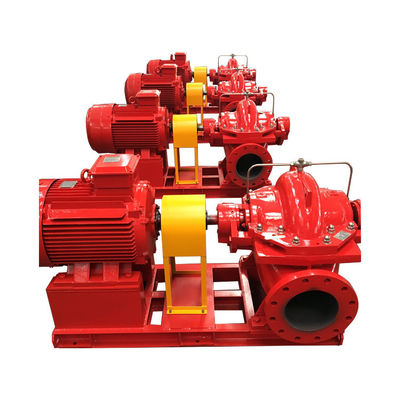

200 gpm 1500 gpm 4 นิ้ว 160 hp ปั๊มน้ำดับเพลิงมอเตอร์ไฟฟ้า
ปั๊มหอยโข่งดูดสองขั้นตอนเดี่ยว S อนุกรมมีหัวสูง ลักษณะการไหลขนาดใหญ่ ใช้กันอย่างแพร่หลายในด้านวิศวกรรม
เป็นปั๊มแยกแนวนอนประหยัดพลังงานรุ่นใหม่ล่าสุดที่เราพัฒนาขึ้นใหม่บนฐานปั๊มดูดคู่แบบเก่าที่บ้าน
และต่างประเทศ
ใช้สำหรับจัดการน้ำสะอาดหรือของเหลวอื่นๆ ที่คล้ายกับน้ำในคุณสมบัติทางกายภาพและเคมี อุณหภูมิสูงสุดไม่เกิน 80°C ปั๊มซีรีส์นี้เหมาะสำหรับการจ่ายน้ำและการระบายน้ำในโรงงาน เหมืองแร่ และเมือง โรงไฟฟ้า การชลประทานและการระบายน้ำของการเกษตรและในไม่ช้า การปิดผนึกเพลาเป็นแบบปิดผนึกบรรจุภัณฑ์แบบอ่อน
คุณสมบัติ
• เหล็กหล่อ, โลหะผสมท่อ, คาร์บอน, เหล็ก, ทองแดงปลอดสังกะสี, ซิลิคอนทองเหลืองหรือโครงสร้างสแตนเลส (วัสดุอื่น ๆ ตามคำขอ)
• ใบพัดดูดคู่ประสิทธิภาพสูง
• ทนทาน เสียงเงียบ อายุการใช้งานยาวนาน
• แมคคานิคอลซีลคุณภาพระดับพรีเมียม
• ขับเคลื่อนด้วยไฟฟ้าหรือดีเซล
| ปั๊มบุโลหะ | ปั๊มบุยาง | ||||
| เลขที่ | รายละเอียดส่วนหนึ่ง | ข้อกำหนดวัสดุ | เลขที่ | รายละเอียดส่วนหนึ่ง | ข้อกำหนดวัสดุ |
| 1 | ฐาน | เหล็กหล่อ | 1 | ฐาน | เหล็กหล่อ |
| 2 | เพลา | เหล็กแรงดึงสูง 4140* | 2 | เพลา | เหล็กแรงดึงสูง 4140* |
| 3 | ประกอบแบริ่ง | Timken (ตัวเหล็กหล่อ) | 3 | ประกอบแบริ่ง | Timken (ตัวเหล็กหล่อ) |
| 4 | ปลอกเพลา | สแตนเลส 420 | 4 | ปลอกเพลา | สแตนเลส 420 |
| 5 | ปลอกปั๊ม | เหล็กหล่อ | 5 | ปลอกปั๊ม | เหล็กหล่อ |
| 6 | แผ่นซับเฟรม | เหล็กโครเมียมไวท์ 27% | 6 | แผ่นซับเฟรมแทรก | ยาง |
| 7 | โวลูท ไลเนอร์ | เหล็กโครเมียมไวท์ 27% | 7 | แผ่นปิดไลเนอร์ | ยาง |
| 8 | ใบพัด | เหล็กโครเมียมไวท์ 27% | 8 | ใบพัด | เหล็กเคลือบยางแรงดึงสูง |
| 9 | คอบุช | เหล็กโครเมียมไวท์ 27% | 9 | คอบุช | ยาง |
| 10 | แหวนร่วม | ยาง | 10 | แผ่นปิด | เหล็กหล่อ |
| 11 | แผ่นปิด | เหล็กหล่อ | 11 | กล่องบรรจุ | เหล็กหล่อ |
| 12 | กล่องบรรจุ | เหล็กหล่อ | 12 | ผู้ขับไล่ | เหล็กโครเมียมไวท์ 27% |
| 13 | ผู้ขับไล่ | เหล็กโครเมียมไวท์ 27% | 13 | แหวนผู้ขับไล่ | ยางธรรมชาติ |
| 14 | แหวนผู้ขับไล่ | ยางธรรมชาติ | 14 | สลักเกลียว | เหล็กชุบสังกะสี |
| 15 | สลักเกลียว | เหล็กชุบสังกะสี | 15 | โอริง | ยางไนไตรล์ |
| 16 | โอริง | ยางไนไตรล์ | 16 | ซีล | ยาง |
| 17 | ซีล | ยาง | สลักเกลียว | เหล็กชุบสังกะสี | |
| สลักเกลียว | เหล็กชุบสังกะสี | ||||
* มีตัวเลือกวัสดุเพลาอื่นๆ ให้เลือก
การใช้งาน
ป้องกันไฟ
การถ่ายโอนน้ำ
น้ำประปาเทศบาล
ชลประทาน
อุตสาหกรรม
แปรรูปน้ำ
การจัดหาน้ำดิบ
การแยกน้ำ (น้ำสะอาด)
การบรรเทาอุทกภัย
ชุดปั๊มดับเพลิง PEJ ประกอบด้วยปั๊มหอยโข่งดูดปลายที่ขับเคลื่อนด้วยมอเตอร์ไฟฟ้าและปั๊มจ๊อกกี้แนวตั้งปั๊มประกอบเข้ากับอุปกรณ์เสริมท่อระบายและแผงควบคุม
มีอยู่ความสามารถในการไหล 50-1500GPM.
มีจำหน่ายหัว/แรงดัน 1-14bar.
ชุดปั๊มดับเพลิง PEJ ประกอบด้วยปั๊มดีเซลแบบดูดปลาย และปั๊มจ๊อกกี้แนวตั้งปั๊มประกอบเข้ากับอุปกรณ์เสริมท่อระบายและแผงควบคุม
มีอยู่ความสามารถในการไหล 50-1500GPM.
มีจำหน่ายหัว/แรงดัน 1-14bar.
ชุดปั๊มดับเพลิง PEDJ ประกอบด้วยปั๊มหอยโข่งดูดปลายที่ขับเคลื่อนด้วยมอเตอร์ไฟฟ้า เครื่องยนต์ดีเซล และปั๊มจ๊อกกี้แนวตั้งปั๊มจะประกอบเข้ากับภาชนะรับแรงดัน อุปกรณ์เสริมท่อจ่าย และแผงควบคุม
มีอยู่ความสามารถในการไหล 50-1500GPM.
มีจำหน่ายหัว/แรงดัน 1-14bar.
อุปกรณ์เสริม ได้แก่ ท่อดูด ท่อระบายพร้อมหน้าแปลน แบตเตอรี่ วาล์วประตู เช็ควาล์ว ข้อต่อขยายแบบยืดหยุ่น สวิตช์แรงดัน เกจวัดแรงดัน โครงฐาน ฯลฯ
แผงควบคุมเครื่องสูบน้ำดับเพลิงเป็นสมองของระบบปั๊มที่ออกแบบมาเพื่อควบคุมและตรวจสอบการทำงานของตัวขับปั๊มไฟฟ้า ดีเซล และจ๊อกกี้ และสร้างปั๊มสำหรับทั้งโหมดแบบแมนนวลและอัตโนมัติ รวมถึงเปิด/ปิดตัวขับปั๊มตามที่กำหนด เงื่อนไข.
ตัวควบคุมแพ็คเกจเครื่องสูบน้ำดับเพลิงตรวจจับสัญญาณผ่านชุดสวิตช์ในตัวที่สะท้อนถึงสถานะแรงดันและการไหลของระบบ ทำให้ไดรเวอร์แพ็คเกจเครื่องสูบน้ำดับเพลิง (ไฟฟ้า /ดีเซล /Jockey) ทำงานในกรณีที่แรงดันในระบบต่ำกว่าจุดที่ตั้งไว้เช่นกัน ในขณะที่ใช้งานไดรเวอร์สแตนด์บายเนื่องจากไฟฟ้าขัดข้องและ/หรือแรงดันลดลงอย่างมาก
ตัวควบคุมซีรีส์ปั๊มดับเพลิงมีการเดินสายไว้ล่วงหน้า ทดสอบก่อนส่งมอบ และพร้อมใช้งานทันที
อุปกรณ์เสริมระบบปั๊มดับเพลิง
บรรจุภัณฑ์และการจัดส่ง
