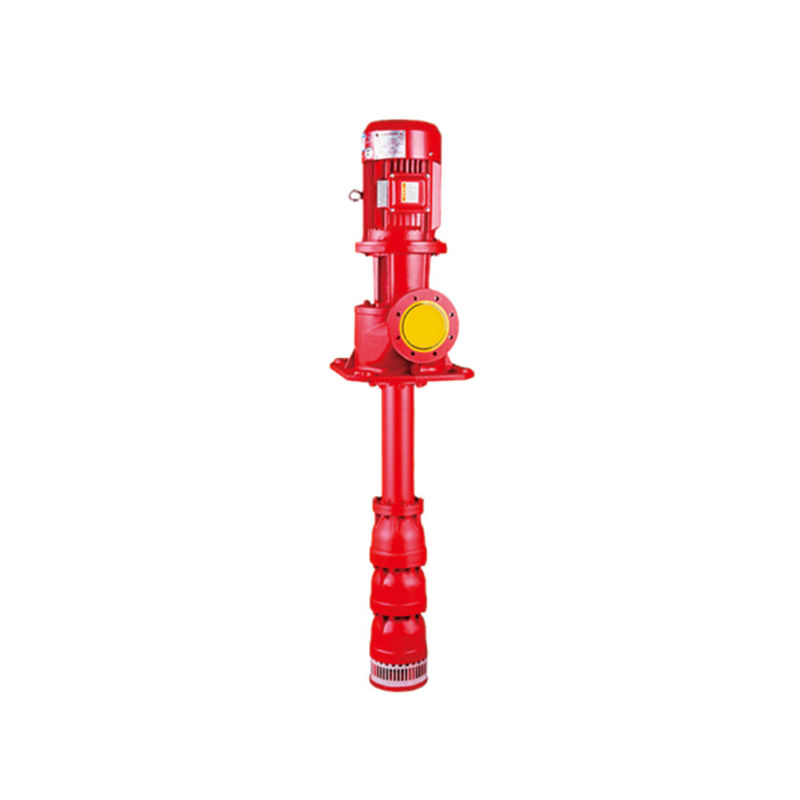

ปั๊มน้ำดับเพลิงเพลายาวประสิทธิภาพสูง 2940/1460/980r/min สำหรับการป้องกันอัคคีภัยอุตสาหกรรม
แนะนำสั้น ๆ
เครื่องสูบน้ำดับเพลิงแบบเพลายาวเป็นปั๊มแนวตั้งที่ประกอบด้วยใบพัดแบบแรงเหวี่ยงหรือแบบผสมแบบเดี่ยวหรือหลายใบพัดและเปลือกนำทาง ท่อน้ำ เพลาส่งกำลัง ฐานปั๊ม มอเตอร์ และส่วนประกอบอื่น ๆฐานปั๊มและมอเตอร์อยู่ที่ส่วนบนของหลุมผลิต (หรือสระน้ำ)กำลังของมอเตอร์ถูกส่งไปยังเพลาใบมีดผ่านเพลาขับซึ่งมีศูนย์กลางอยู่ที่ท่อยก ซึ่งขับเคลื่อนใบพัดเพื่อสร้างการไหลและการยก
ปั๊มบ่อลึกแกนยาวเป็นอุปกรณ์สูบน้ำและระบายน้ำที่ใช้กันอย่างแพร่หลาย ซึ่งเหมาะสำหรับโรงไฟฟ้า โรงงานเหล็ก เหมือง อุตสาหกรรมเคมี การป้องกันอัคคีภัย โรงงานน้ำ การชลประทานทางการเกษตร และอุตสาหกรรมอื่นๆ
ช่วงประสิทธิภาพ (ตามจุดออกแบบ)
อัตราการไหล Q: 20-200m3 / ชม
ยกสูง:30-165
กำลังไฟฟ้า: 4-110kw
ความเร็ว: 2940, 1460, 980 รอบ/นาที
สื่อสูบน้ำจะต้องตรงตามเงื่อนไขดังต่อไปนี้:
อุณหภูมิจะต้องไม่เกิน 40 ℃ ปริมาณของแข็ง (โดยน้ำหนัก) จะต้องไม่เกิน 0.01% ค่า pH ของอัตรากรดเบสจะต้องเป็น 6.5-8.5 ปริมาณไฮโดรเจนซัลไฟด์จะต้องไม่เกิน 1.5 มก./ล. และ จะไม่มีน้ำมันอยู่โปรดติดต่อเราหากคุณมีคุณสมบัติเกินข้อกำหนดด้านสื่อข้างต้นเรามีชุดโซลูชั่นที่ครบถ้วน
การแนะนำโครงสร้าง:
เครื่องสูบน้ำดับเพลิงแบบเพลายาวประกอบด้วยสามส่วน: ส่วนการทำงาน ส่วนท่อยก และส่วนหลุม
2.1.ส่วนการทำงาน
ส่วนนี้ประกอบด้วยชิ้นส่วนทำงานและชิ้นส่วนเครื่องกรองน้ำชิ้นส่วนทำงานประกอบด้วยเปลือกนำทาง ใบพัด ปลอกทรงกรวย แบริ่งเปลือก และเพลาใบพัดใบพัดเป็นแบบโครงสร้างปิดเปลือกหอยเชื่อมต่อกันด้วยสลักเกลียวเปลือกนำและใบพัดสามารถติดตั้งแหวนสึกหรอได้
2.2 ยกท่อ
ส่วนนี้ประกอบด้วยท่อยก เพลาส่งกำลัง ข้อต่อ และส่วนประกอบรองรับท่อยกเชื่อมต่อกันด้วยหน้าแปลนหรือเกลียวท่อวัสดุของเพลาส่งกำลังคือเหล็ก 45 # หรือสแตนเลสหากส่วนแบริ่งของเพลาส่งกำลังชำรุดหากเป็นท่อยกแบบเกลียวตำแหน่งการติดตั้งของท่อยกสั้นทั้งสองสามารถเปลี่ยนได้และสามารถนำมาใช้อีกครั้งได้หากท่อยกเชื่อมต่อกันด้วยหน้าแปลน ก็สามารถใช้งานได้อีกครั้งโดยการเปลี่ยนทิศทางขึ้นและลงของเพลาส่งกำลังมีแหวนล็อคพิเศษอยู่ที่ข้อต่อระหว่างบ่าปั๊มและท่อยกด้านบนของปั๊มบ่อน้ำลึกพร้อมการเชื่อมต่อเกลียวเพื่อป้องกันไม่ให้ท่อยกหลุดออก
2.3.เหนือส่วนดี
ส่วนนี้ประกอบด้วยชิ้นส่วนเบาะนั่งปั๊ม มอเตอร์พิเศษสำหรับปั๊มบ่อน้ำลึก (มอเตอร์แนวตั้งธรรมดาออกแบบมาเป็นพิเศษสำหรับปั๊มบ่อน้ำลึกเมื่อเกิน 400KW) เพลามอเตอร์ ข้อต่อ และชิ้นส่วนอื่นๆกล่องควบคุมการกระจายที่เป็นอุปกรณ์เสริม ท่อทางออก วาล์วทางเข้าและไอเสีย เกจวัดความดัน เช็ควาล์ว วาล์วประตู และข้อต่อขยายยางหรือสแตนเลส
| แบบอย่าง | ลำกล้องเข้าและออก | ไหล (แอล/เอส) |
ศีรษะ (ม) |
ความเร็ว (รอบ/นาที) |
พลัง (กิโลวัตต์) |
| XBD3.1/5G-L(กว้าง) | DN65 | 5 | 31 | 2900 | 4 |
| XBD4.0/5G-L(กว้าง) | DN65 | 5 | 40 | 2900 | 5.5 |
| XBD5.0/5G-L(กว้าง) | DN65 | 5 | 50 | 2900 | 7.5 |
| XBD6.0/5G-L(กว้าง) | DN65 | 5 | 60 | 2900 | 7.5 |
| XBD7.0/5G-L(กว้าง) | DN65 | 5 | 70 | 2900 | 11 |
| XBD8.0/5G-L(กว้าง) | DN65 | 5 | 80 | 2900 | 15 |
| XBD3.2/10G-L(กว้าง) | DN80 | 10 | 32 | 2900 | 7.5 |
| XBD4.0/10G-L(กว้าง) | DN80 | 10 | 40 | 2900 | 11 |
| XBD5.0/10G-L(กว้าง) | DN80 | 10 | 50 | 2900 | 15 |
| XBD6.0/10G-L(กว้าง) | DN80 | 10 | 60 | 2900 | 15 |
| XBD7.0/10G-L(กว้าง) | DN80 | 10 | 70 | 2900 | 18.5 |
| XBD8.0/10G-L(กว้าง) | DN80 | 10 | 80 | 2900 | 22 |
| XBD9.0/10G-L(กว้าง) | DN80 | 10 | 90 | 2900 | 22 |
| XBD10.0/10G-L(กว้าง) | DN80 | 10 | 100 | 2900 | 30 |
| XBD11.0/10G-L(กว้าง) | DN80 | 10 | 110 | 2900 | 30 |
| XBD12.0/10G-L(กว้าง) | DN80 | 10 | 120 | 2900 | 37 |
| XBD13.0/10G-L(กว้าง) | DN80 | 10 | 130 | 2900 | 45 |
| XBD14.0/10G-L(กว้าง) | DN80 | 10 | 140 | 2900 | 45 |
| XBD3.2/15G-L(กว้าง) | DN80 | 10 | 32 | 2900 | 7.5 |
| XBD4.0/15G-L(กว้าง) | DN80 | 15 | 40 | 2900 | 11 |
| XBD5.0/15G-L(กว้าง) | DN80 | 15 | 50 | 2900 | 15 |
| XBD6.0/15G-L(กว้าง) | DN80 | 15 | 60 | 2900 | 15 |
| XBD7.0/15G-L(กว้าง) | DN80 | 15 | 70 | 2900 | 18.5 |
| XBD8.0/15G-L(กว้าง) | DN80 | 15 | 80 | 2900 | 22 |
| XBD9.0/15G-L(กว้าง) | DN80 | 15 | 90 | 2900 | 22 |
| XBD10.0/15G-L(กว้าง) | DN80 | 15 | 100 | 2900 | 30 |
| XBD11.0/15G-L(กว้าง) | DN80 | 15 | 110 | 2900 | 30 |
| XBD12.0/15G-L(กว้าง) | DN80 | 15 | 120 | 2900 | 37 |
| XBD13.0/15G-L(กว้าง) | DN80 | 15 | 130 | 2900 | 37 |
| XBD14.0/15G-L(กว้าง) | DN80 | 15 | 140 | 2900 | 45 |
| XBD3.2/20G-L(กว้าง) | DN100 | 20 | 32 | 2900 | 15 |
| XBD4.0/20G-L(กว้าง) | DN100 | 20 | 40 | 2900 | 15 |
| XBD5.0/20G-L(กว้าง) | DN100 | 20 | 50 | 2900 | 18.5 |
| XBD6.0/20G-L(กว้าง) | DN100 | 20 | 60 | 2900 | 22 |
| XBD7.0/20G-L(กว้าง) | DN100 | 20 | 70 | 2900 | 30 |
| XBD8.0/20G-L(กว้าง) | DN100 | 20 | 80 | 2900 | 30 |
| XBD9.0/20G-L(กว้าง) | DN100 | 20 | 90 | 2900 | 30 |
| XBD10.0/20G-L(กว้าง) | DN100 | 20 | 100 | 2900 | 37 |
| XBD11.0/20G-L(กว้าง) | DN100 | 20 | 110 | 2900 | 37 |
| XBD11.5/20G-L(กว้าง) | DN100 | 20 | 115 | 2900 | 45 |
| XBD12.0/20G-L(กว้าง) | DN100 | 20 | 120 | 2900 | 45 |
| XBD13.0/20G-L(กว้าง) | DN100 | 20 | 130 | 2900 | 55 |
| XBD14.0/20G-L(กว้าง) | DN100 | 20 | 140 | 2900 | 75 |
| XBD14.5/20G-L(กว้าง) | DN100 | 20 | 145 | 2900 | 75 |
| XBD15.0/20G-L(กว้าง) | DN100 | 25 | 150 | 2900 | 90 |
